止回阀

H41T铸铁升降式止回阀

H41T铸铁升降式止回阀,压力材质:PN16T,介质:蒸汽、水

产品概述

铸铁升降式止回阀是用来防止管路中的介质倒流。铸铁升降式止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，以防发生事故。适用介质为：水、油品、蒸汽、酸性介质等。

设计标准

设计与制造	试验与检验	连接法兰	压力-温度等级	结构长度
GB12236	JB/T9092-1999 GB13927	JB/T74-94 GB9113 HG20592-20635	GB9131 JB/T74 HG20604	GB12221

性能规范

型号	公称压力	试验压力		工作温度	通用介质
		强度（水）	密封（水）
H41T-16	1.6	2.4	1.8	≤200	蒸汽、水

零件材料

零件名称	材料
阀体	灰铸铁
阀盖	灰铸铁
阀瓣	铸铁铁加黄铜

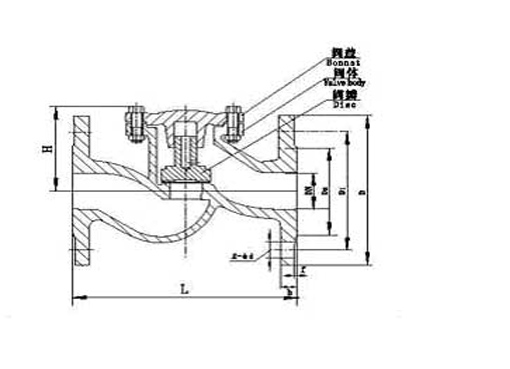

结构图片

H41T铸铁升降式止回阀,压力材质:PN16T,介质:蒸汽、水

连接尺寸

型号	公称通径 DN（mm）	尺寸（mm）								重量（kg）
型号	公称通径 DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	S	重量（kg）
H41T-16	25	160	115	85	65	16-2	4-14	65	32	3
	32	180	135	100	78	18-2	4-18	84	36	4.5
	40	200	145	110	85	18-3	4-18	96	42	7
	50	230	160	125	100	20-3	4-18	115	42	9.5
	65	290	180	145	120	20-3	4-18	145	50	13.5
H41T-16	80	310	195	160	135	22-2	8-18	156		24.5
	100	350	215	180	155	24-3	8-18	170		32.5
	125	400	245	210	185	26-3	8-18	201		50
	150	480	280	240	210	28-3	8-23	238		70
	200	600	335	295	265	30-3	12-23	245

声明：本文中所有文字、数据、图片均只适用于参考，铸铁升降式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
