H42H-W铸钢立式止回阀

H42H-W铸钢立式止回阀,压力材质:PN16C/25/40/64,介质:水、油品、蒸汽等

产品概述

铸钢立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

用途特点

严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

性能规范

试验压力	公称压力（ MPa ）
试验压力	1.6	2.5		4.0
壳体试验	2.4	3.8		6.0
密封试验	1.8	2.8		4.4
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

零件材料

序号	零件名称	碳钢系列	合金钢系列	不锈钢系列
1	阀体/Body	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
2	阀座/ Seat	A105	A182/304	A182/304	A182/316L
3	阀瓣/Disc	A105	A182/F304	A182/F304	A182/F316L
4	弹簧/ Spring	316	316	316	316L
5	密封垫片/Gasket	304+夹柔性石墨		316+夹柔性石墨/PTFE
6	阀盖/Bonnet	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

执行标准

设计制造:GB12235
结构长度:GB12221
连接法兰:JB/T79-1994
试验与检验:JB/T9092-1999

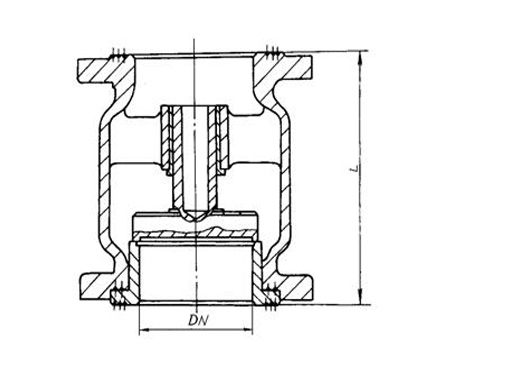

结构图片

H42H-W铸钢立式止回阀,压力材质:PN16C/25/40/64,介质:水、油品、蒸汽等

连接尺寸

1.6MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	105	105	105	150	160	170	180	200	210	275	300	380
D	mm	95	105	115	135	145	160	180	195	215	245	280	335
重量	kg	-	-	-	-	-	7.9	11	12	19.5	36	47	65

2.5MPa主要连接尺寸及重量

尺寸	DN	20	25	32	40	50	65	80	100	125	150	200
L	mm	105	105	150	160	170	180	200	210	275	300	380
D	mm	105	115	135	145	160	180	195	230	275	300	360
重量	kg	-	-	-	-	7.9	11	12	20	38	48	70

4.0MPa主要连接尺寸及重量

尺寸	DN	50	65	80	100	125	150	200
L	mm	170	180	200	210	275	300	380
D	mm	160	180	195	230	270	300	375
重量	kg	7.9	11	12	20	38	48	72

声明：本文中所有文字、数据、图片均只适用于参考，铸钢立式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
