QH41M-QH42M卧立两用球面止回阀

QH41M-QH42M卧立两用球面止回阀,压力材质:PN16/25,介质:水、蒸汽、油品

产品概述

卧立两用球面止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。

零件材料

零件名称	材料
	QH41M/QH42M-16	QH41/QH42M-25Q
阀体	HT200	QT450-10
阀瓣	不锈钢
密封圈	复合石墨

性能规范

型号	公称压力	试验压力（MPa）			工作温度（℃）	适用介质
	（MPa）	壳体	密封（液）	密封（气）
QH41M/QH42M-16	1.6	2.4	1.8	0.6	≤250℃	水、蒸汽、油品
QH41M/QH42M-25Q	2.5	4.0	2.8

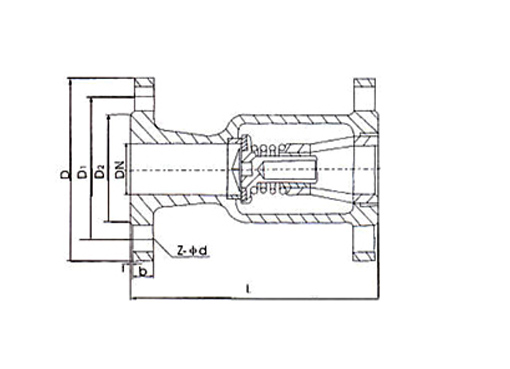

结构图片

QH41M-QH42M卧立两用球面止回阀,压力材质:PN16/25,介质:水、蒸汽、油品

连接尺寸

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	b-f	z-Φd
QH41M/QH42M-16	15	130	95	65	45	16-2	4-14
	20	150	105	75	55	16-2	4-14
	25	160	115	85	65	16-2	4-14
	32	180	135	100	78	18-2	4-18
	40	200	145	110	85	18-3	4-18
	50	230	160	125	100	20-3	4-18
	65	290	180	145	120	20-3	4-18
	80	310	195	160	135	22-3	8-18
	100	350	215	180	155	24-3	8-18
	125	400	245	210	185	26-3	8-18
	150	480	280	240	210	28-3	8-23
	200	600	335	295	265	30-3	12-23
	250	730	405	355	320	32-3	12-25
QH4M1/QH42M-25Q	15	108	95	65	45	16-2	4-14
	20	117	105	75	55	16-2	4-14
	25	127	115	85	65	16-2	4-14
	32	140	135	100	78	18-2	4-18
	40	165	145	110	85	20-3	4-18
	50	203	160	125	100	20-3	4-18
	65	216	180	145	120	22-3	8-18
	80	241	195	160	135	22-3	8-18
	100	292	230	190	160	24-3	8-23
	125	330	270	220	180	28-3	8-25
	150	356	300	250	218	30-3	8-25
	200	495	360	310	278	34-3	12-25
	250	622	425	370	335	36-3	12-30
	300	698	485	430	389	38-4	16-30

声明：本文中所有文字、数据、图片均只适用于参考，卧立两用球面止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。
