H41H碳钢升降式法兰止回阀

H41H碳钢升降式法兰止回阀,压力材质:PN16C/25/40/64,介质:水、油品、蒸汽等

产品概述

碳钢升降式法兰止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形，碳钢升降式法兰止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大，但密封性较旋启式好。选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

结构与特点

1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

零件材料

阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

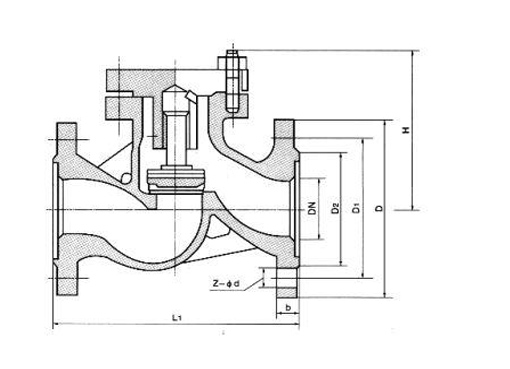

结构图片

H41H碳钢升降式法兰止回阀,压力材质:PN16C/25/40/64,介质:水、油品、蒸汽等

连接尺寸

( GB 1.6MPa )


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

( GB 2.5MPa )


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230

( GB 4.0MPa )

DN	32	40	50	65	80	100	125	150	200	250	300
L	180	200	230	290	310	350	400	480	600	650	750
H	120	140	150	160	175	200	225	260	315	320	300
Wt	9	12	15	20	33	41	73	104	147	180	230

( GB 6.4MPa )

DN	32	40	50	65	80	100	125	150	200	250	300
L	230	260	300	340	380	430	500	550	600	775	900
H	160	170	170	190	205	230	265	310	350	480	520
Wt	12	20	29	35	47	68	100	142	195	250	300

( GB10.0MPa )


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

( GB 16.0MPa )

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230

声明：本文中所有文字、数据、图片均只适用于参考，碳钢升降式法兰止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。
