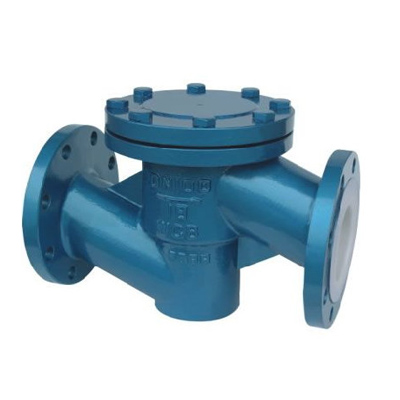

H41F46F升降式法兰衬氟止回阀

H41F46F升降式法兰衬氟止回阀,压力材质:PN10/16/25C/P,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

产品概述

升降式法兰衬氟止回阀是一种适应于卧式安装的升降式止回阀，适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂。还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

技术规范

技术规范
设计标准	GB12236
结构长度	GB12221
法兰标准	JB/T79-78
法兰标准	GB9113.1-26
检验试验	GB/T13927

零件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、内衬F46 、F3
阀瓣	铸钢、不锈钢、内外衬F46 、F3
阀盖	灰铸钢、铸钢、不锈钢、内衬F46 、F3
垫圈	F4

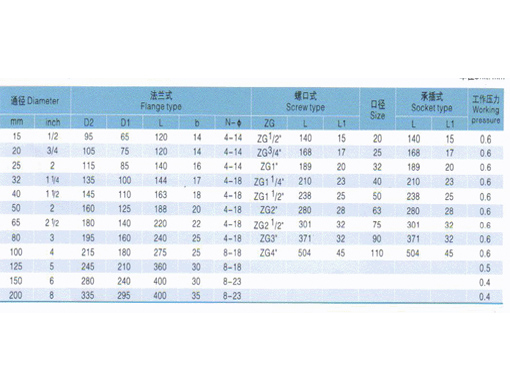

结构图片

H41F46F升降式法兰衬氟止回阀,压力材质:PN10/16/25C/P,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

连接尺寸

公称通径	PN1.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	B	H	㎏
15	130	95	65	43	3	14	4-Φ14	95	55	6
20	150	105	75	50	3	14	4-Φ14	105	58	7
25	160	115	85	60	3	16	4-Φ14	115	60	8
32	180	135	100	68	3	18	4-Φ18	140	75	11
40	200	145	110	80	3	18	4-Φ18	150	82	15
50	230	160	125	100	3	20	4-Φ18	165	95	18
65	290	180	145	115	3.5	20	4-Φ18	190	105	25
80	310	195	160	130	3.5	22	8-Φ18	200	120	35
100	350	215	180	150	4	24	8-Φ18	225	135	46
125	400	245	210	180	4	26	8-Φ18	260	158	65
150	480	280	240	210	4	28	8-Φ23	300	180	92
200	600	335	295	260	5	32	8-Φ23	360	215	152
250	730	405	355	319	5	36	12-Φ26	450	240	230
300	850	460	410	370	6	40	12-Φ26	500	300	330

声明：本文中所有文字、数据、图片均只适用于参考，升降式法兰衬氟止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
