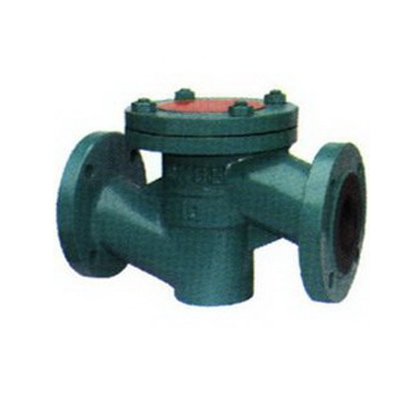

H41JF46升降式衬胶衬氟止回阀

H41JF46升降式衬胶衬氟止回阀,压力材质:PN10/16,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

产品概述

升降式衬胶衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。

性能规范

工作温度	适用介质
≤85℃	J：一般腐蚀性介质
≤120℃	F46：强腐蚀性介质

零件材料

名称	材料
阀体	灰铸铁衬橡胶、氟塑料
阀盖	灰铸铁衬橡胶、氟塑料
阀瓣	灰铸铁衬橡胶、氟塑料
阀杆	灰铸铁衬橡胶、氟塑料

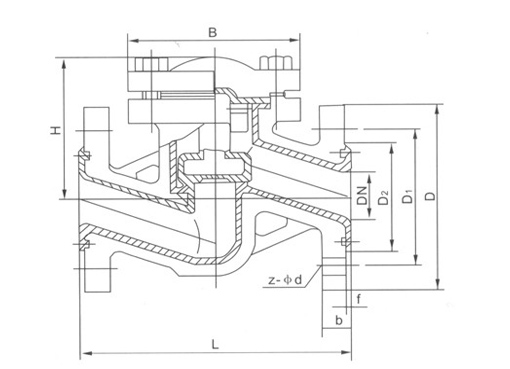

结构图片

H41JF46升降式衬胶衬氟止回阀,压力材质:PN10/16,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS (inch)	L	D	D1	D2	f	B	Z-фD	B	H	WT(㎏)
DN(mm)	NPS (inch)	PN1.0/1.6 MPa
15	1/2	130	95	65	45	2	14	4-14	110	55	6
20	3/4	150	105	75	55	2	16	4-14	120	58	7.8
25	1	160	115	85	65	2	16	4-14	135	60	10
32	1 1/4	180	135	100	78	2	18	4-18	150	75	12.5
40	1 1/2	200	145	110	85	3	18	4-18	165	82	14.5
50	2	230	160	125	100	3	20	8-18	185	95	19.5
65	2 1/2	290	180	145	120	3	20	4-18	210	105	25.5
80	3	310	195	160	135	3	22	8-18	235	120	30
100	4	350	215	180	155	3	24	8-18	260	135	36
125	5	400	245	210	185	3	26	8-23	310	158	62
150	6	480	280	240	210	3	28	12-23	350	180	78
200	8	495	335	295	265	3	30	12-25	420	215	156
250	10	622	405	355	320	3	32	12-25	505	240	172
300	12	698	460	410	375	4	34	16-25	560	265	240
350	14	787	520	470	435	4	38	16-25	605	300	208
400	16	914	580	525	485	4	40	16-30	650	350	265
采用标准/设计与制造：Q/JBGN01/结构长度：QB1221/法兰连接尺寸：JB78 PN1.6MPa
