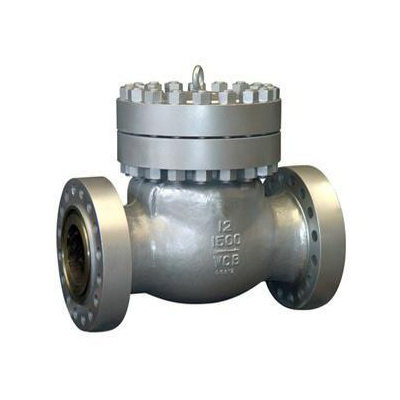

H44H-W-Y磅级电站旋启式止回阀

H44H-W-Y磅级电站旋启式止回阀,压力材质:PN150/300/600Lb,介质:冷水、热水、工业及生活用水

产品概述

磅级电站旋启式止回阀适用于Class1500～2500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

结构特点

1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为3.支管两端为对焊连接，适应不同的接管要求。
4.阀门耐压部件选用优质耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。
5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7.内装式的销轴结构，减小外泄漏点，使用更可靠。

引用标准

设计与制造:ANSI B16.34 E101
结构长度:ANSI B16.10 E101
压力温度等级:ANSI B16.34 E101
试验与检验:API598 E101

零件材料

零件名称	材料牌号
阀体	WCB	WC1	WC6	WC9
阀座	25	15Cr1MoA	12Cr1MoVA
阀瓣	WCB	WCI	WC6	WC9
摇杆	WCB	WCI	WC6	WC9
阀盖	25	15Cr1MoA	12Cr1MoVA
密封环	1Cr17Ni2		20Cr1MoVA
密封环	S软钢（增强柔性石墨）		S软钢	F软钢

连接尺寸

公称通径PNS（in）	外形和连接尺寸（mm）			重量（Kg）
公称通径PNS（in）	d	L	H	重量（Kg）
2 1/2	56	254	282	57
3	64	325	300	57
4	84	406	350	80
5	100	483	425	115
6	126	559	400	180
8	158	711	490	270
10	200	864	540	430
12	250	991	650	630
14	280	1067	710	1400

公称通径PNS（in）	外形和连接尺寸（mm）			重量（Kg）
公称通径PNS（in）	d	L	H	重量（Kg）
2 1/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	118	745	1638

声明：本文中所有文字、数据、图片均只适用于参考，磅级电站旋启式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
