止回阀

H77X-H-Y-W南瓜型立式止回阀

H77X-H-Y-W南瓜型立式止回阀,压力材质:PN16/25/40/64/100,介质:水、蒸汽、油品

产品概述

南瓜型立式止回阀采用流体型设计，水头损失较小；内部弹簧可加速关闭，达到静音效果；金属对金属确保密封的可靠性；安装空间小。可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。

性能参数

型号	公称压力 PN(MPa)	试验压力PN(MPa)		工作温度（℃ ）	适用介质
		壳体	密封
H77X H77H H77Y H77W	1.0	1.5	1.1	软密封：＜80 硬密封：＜450	水、气体、油品、硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	4.0	6.0	4.4
	6.4	9.6	7.0

零件材料

零件名称	材料
零件名称	H77X-10C、2516、40	H77H-16C、4025、64	H77Y-25I64I40I	H77W-16C、2525C、40	H77W-10P、25P16P、40P
阀体、蝶板	铸钢WCB		铬钼钢	铸钢WCB	1Cr18Ni9Ti
阀杆	2Cr13	1Cr18Ni9Ti	铬钼钢	2Cr13	1Cr18Ni9Ti
阀体密封圈	-	堆焊合金焊	堆焊硬质合金焊	-	-
助关弹簧	1Cr18Ni9Ti	耐热合金			1Cr18Ni9Ti

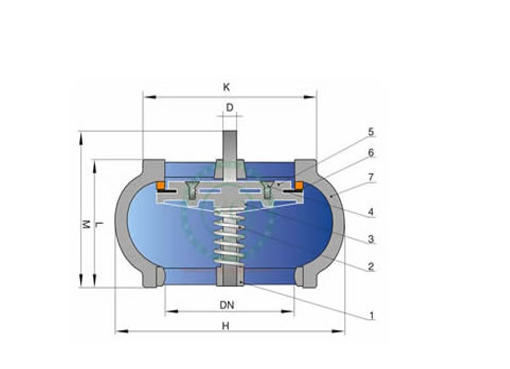

结构图片

H77X-H-Y-W南瓜型立式止回阀,压力材质:PN16/25/40/64/100,介质:水、蒸汽、油品

连接尺寸

公称通径DN(mm)	L	D 2	D 3		公称通径DN(mm)	L	D 2	D 3
公称通径DN(mm)	L	D 2	H77X	H77H H77Y H77W	公称通径DN(mm)	L	D 2	H77X	H77H H77Y H77W
50	43	100	43	46	400	140	485	376	390
80	64	135	71	80	450	152	545	427	427
100	64	155	91.5	94	500	152	608	479	490
125	70	185	115	118	600	178	718	579	588
150	76	210	141	145	700	229	800	675	686
200	89	265	191	200	800	241	905	774	784

声明：本文中所有文字、数据、图片均只适用于参考，南瓜型立式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
