H76Y-H-W美标对夹式双瓣止回阀

H76Y-H-W美标对夹式双瓣止回阀,压力材质:PN150/300/600/900/1500,介质:水、油品、蒸汽等

产品概述

美标对夹式双瓣止回阀的功能是用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，关闭行程短，并有弹簧加载，可显著减少水锤现象。蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

特点优点

1、结构长度短，其长度只有H44/H41的1/4～1/8, 体积小、重量轻，其重量只有H44/H41止回阀的1/4～1/20。
2、阀瓣行程短、关阀冲击力小，:阀瓣关闭快速，水锤压力小。
3、动作灵敏、密封性能好；流道通畅、流体阻力小。
4、整体结构、简单紧凑、造型美观；
5、水平管道或垂直管道均可使用，安装方便；使用寿命长、可靠性高。

制造标准

1、设计与制造：API594、API6D、JB/T8937
2、构长度：API594、API6D、JB/T8937
3、压力温度：ANSI/ASME B16.34、JB/T74、GB/T9124
4、检验与试验：API598、JB/T9092

压力试验

公称压力	强度试验		水密封试验		气密封试验
PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080

零件材料

序号	零件名称	碳钢系列	不锈钢系列
1	阀体/Body	A216/WCB	A351/CF8	A351/CF8M	A351/CF3M
2	阀瓣/Disc	CF8	A182/F304	A182/F316	A182/F316L
3	销轴/Hinge Pin	A182F6	A182/F304	A182/F316	A182/F316L
4	弹簧/ Spring	316	316	316	316L
适用介质		水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～450 ℃

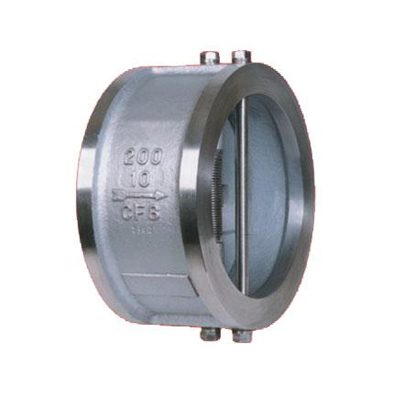

结构图片

H76Y-H-W美标对夹式双瓣止回阀,压力材质:PN150/300/600/900/1500,介质:水、油品、蒸汽等

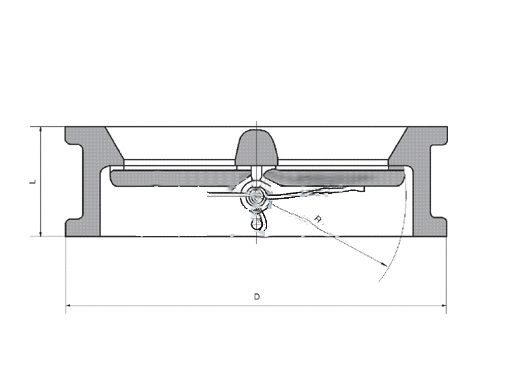

连接尺寸

安装尺寸及重量：（Class 150）

Class 150
DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750	900	1050	1200
NPS (in)	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	36	42	48
L	60	67	73	73	86	98	127	146	181	184	191	203	219	222	305	305	368	432	524
D	92	105	127	157	186	216	270	324	381	413	470	533	584	692	800	857	1022	1194	1359
Wt(Kg)	2	3	4	6	8	15	23	30	37	49	62	78	98	125	281	300	395	470	596

安装尺寸及重量：（Class 300）

Class 300
DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750	900	1050	1200
NPS (in)	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	36	42	48
L	60	67	73	73	86	98	127	146	181	222	232	264	292	318	368	368	483	586	692
D	92	105	127	157	186	216	270	324	381	413	470	533	584	692	800	857	1022	1194	1302
Wt(Kg)	2	3	6	9.5	15	20	25	32	39	52	67	82	102	135	298	322	400	515	612

安装尺寸及重量：（Class 600）

Class 600
DN(mm)	50	65	80	100	150	200	250	300	350	400	450	500	600	750	900	1050
NPS (in)	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24	30	36	42
L	60	67	73	73	136	165	213	229	273	305	362	368	438	505	635	701
D	92	105	127	157	216	270	324	381	413	470	533	584	692	857	1022	1168
Wt(Kg)	2.5	3.5	7	11	22	35	41	57	72	83	100	140	350	410	590	698

安装尺寸及重量：（Class 900）

Class 900
DN(mm)	50	65	80	100	150	200	250	300	350	400	450	500	600
NPS (in)	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24
L	70	83	83	102	159	206	241	292	356	384	451	451	495
D	92	105	127	157	216	270	324	381	413	470	533	584	692
Wt(Kg)	3	4	8.5	13	25	41	59	82	105	198	225	256	400

安装尺寸及重量：（Class 1500）

Class 1500
DN(mm)	50	65	80	100	150	200	250	300	350	400	450	500	600
NPS (in)	2	2-1/2	3	4	6	8	10	12	14	16	18	20	24
L	70	83	83	102	159	206	248	305	356	384	468	533	559
D	92	105	127	157	216	270	324	381	413	470	533	584	692
Wt(Kg)	4	7	11	27.5	49	62	90	125	155	275	300	458	525

声明：本文中所有文字、数据、图片均只适用于参考，美标对夹式双瓣止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
