止回阀

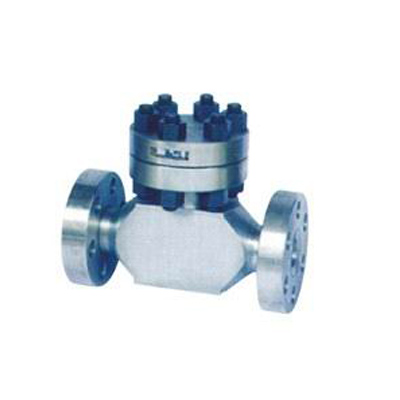

H43Y-W高压直通止回阀

H43Y-W高压直通止回阀,压力材质:PN220/320/C,介质:水、油品、蒸汽等

产品概述

高压直通止回阀功能是用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

性能规范

型号	公称压力（Mpa）	试验压力（Mpa）		工作压力（Mpa）	工作温度	工作
		强度	密封
H43W-220R	22	33	24.2	22	≤200℃	尿素甲胺液
H43W-320R	32	48	35.2	32	≤200℃

零件材料

零件名称	材料名称	材料标准与牌号
阀体、阀盖、阀瓣、密封圈	不锈钢	0Cr18Ni12Mo2Ti
弹簧	不锈钢	0Cr18Ni12Mo2Ti
法兰	优质碳钢	35

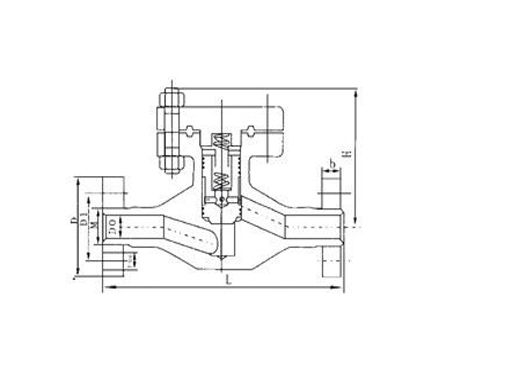

结构图片

H43Y-W高压直通止回阀,压力材质:PN220/320/C,介质:水、油品、蒸汽等

连接尺寸

型号	公称通径	尺寸(mm）
型号	公称通径	L	D	D1	M	Do	n-d	b	H	重量/㎏
H43Y/W 220	25	240	105	68	M33×2	23	3-ф18	20	170	29
	32	320	115	80	M42×2	29	4-ф18	22	170	43
	40	380	165	115	M52×2	39	6-ф26	28	210	95
	50	440	165	115	M64×3	48	6-ф26	32	220	115
	65	510	200	145	M80×3	61	6-ф29	40	290	156
	80	550	225	170	M100×3	74	6-ф33	50	305	246
	100	600	260	195	M125×4	93	6-ф36	60	355	292
	125	750	300	235	M155×4	119	8-ф39	75	410	351
	150	750	330	255	M175×4	136	8-ф42	78	470	382
H43Y/W 220/320	25	240	115	80	M42×2	23	4-ф18	22	170	33
	32	320	135	95	M48×2	29	4-ф22	25	170	46
	40	380	165	115	M64×3	42	6-ф26	32	210	110
	50	440	200	145	M80×3	53	6-ф29	40	220	130
	65	510	225	170	M100×3	68	6-ф33	50	290	211
	80	550	260	195	M125×4	85	6-ф36	60	305	341
	100	600	300	235	M155×4	103	8-ф39	75	355	380
	125	750	330	255	M175×4	120	8-ф42	78	410	435
	150	750	400	315	M215×6	149	8-ф48	90	470	480

声明：本文中所有文字、数据、图片均只适用于参考，高压直通止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
