P54100V高温高压对焊升降式止回阀

P54100V高温高压对焊升降式止回阀,压力材质:PN16/25/40/64/100,介质:水、蒸汽、油品

产品概述

高温高压对焊升降式止回阀一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。

特点用途

1、产品设计制造按照JIS E101和JB/T3595标准规定，结构合理，性能良好，造型美观。
2、阀门中腔静密封采用压力自紧式密封结构，密封性能好，焊接安装方便，无泄漏。
3、密封面采用司太立钻基硬质合金堆焊而成，耐磨、耐腐蚀、耐高温、抗擦伤性能好，使用寿命长。
4、高温高压部件采用优质耐热合金刚制造，安全可靠，性能良好。

压力实验

公称压力 PN（MPa）	试验压力Ps（MPa）		工作压力			工作温度（度）	适用介质
公称压力 PN（MPa）	强度	密封（液）	P54	P55	P57	工作温度（度）	适用介质
10.0	15.0	11.0				≤425	水、蒸气、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

零件材料

型号	零件名称
型号	阀体	阀瓣	弹簧	阀杆	填料	压板	阀盖	锁紧螺母
H61H－250 H61H－320	A216/WCB	A105	弹簧钢	A182/F6a	304+夹柔性石墨	A216/WCB	A216/WCB	A194/2H
H61Y-P54100V H61Y-P57170V	A217/WC9	A182/F22	弹簧钢	A182/304	304+夹柔性石墨	A217/WC9	A217/WC9	A194/

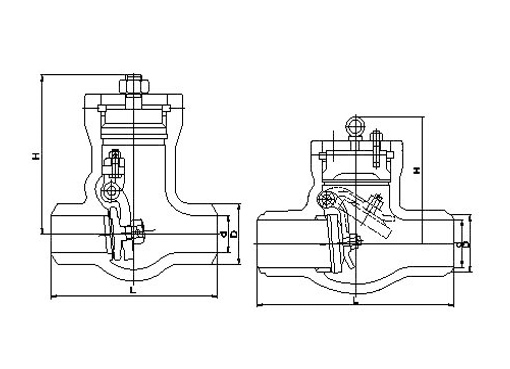

结构图片

P54100V高温高压对焊升降式止回阀,压力材质:PN16/25/40/64/100,介质:水、蒸汽、油品

连接尺寸

公称通径	尺寸(mm)						配管(mm) 外径×壁厚
DN (mm)	L	D	D1	D2	d	H	配管(mm) 外径×壁厚
10	125	30	10	13	10	156	16×3
15	155	42	14	18	14	170	22×4
20	155	42	19	23	14	180	28×4
25	180	53	19	23	19	200	28×4
32	180	53	26	30	26	210	38×6
40	215	75	38	43	33	250	60×10
50	320	85	48	53	37	300	76×12
65	430	110	67	110	39	330	89×11
80	470	130	84	130	75	340	108×14
100	560	165	101	165	148	370	133×16
125	650	185	124	185	180	390	168×22
150	730	220	164	220	340	400	195×15
175	900	240	187	240	400	428	219×16
200	950	260	200	260	603	518	/

声明：本文中所有文字、数据、图片均只适用于参考，高温高压对焊升降式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。
