止回阀

产品中心止回阀

H724X杠杆浮球阀

H724X杠杆浮球阀,压力材质:PN4T,介质:水

产品概述

杠杆浮球阀适用于工矿企业、民用建筑自动供水系统。

工作原理

运用杠杆原理，当使用介质通过阀体流入水池或水箱时，将浮球浮起，浮球带动阀杆升起。
当阀杆接近水平位置时，阀门即关闭；当水位下降，球与阀杆下垂时，阀门即自动开启供水。

技术参数

使用介质：洁净水
公称压力：≤0 4MPa
介质温度：≤60℃

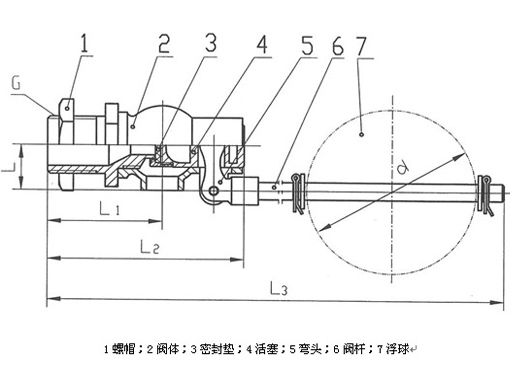

结构图片

H724X杠杆浮球阀,压力材质:PN4T,介质:水

连接尺寸

型号	公称通径 DN(mm)	配给管
型号	公称通径 DN(mm)	螺纹尺寸(in)	L(mm)	L1(mm)	L2(mm)	L3(mm)	d(mm)	重量(kg)
H724X-4T (全铜)	15	1/2	20	56	86	286	100	0.5
	20	1/2	20	56	86	286	125	0.6
	25	l	26	64	109	479	180	1.5
	32	1 1/4	32	71	126	530	218	2.3
	40	1 1/2	40	70	135	659	250	3.4
	50	2	48	76	147	866	300	4.8
	65	2 1/2	55	86	169	857	380	7.3
	80	3	60	96	186	101l	450	13
	100	4	84	118	250	1280	550	27
H724X-4 (铁壳铜芯)	40	1 1/2	40	91	159	683	250	3.4
	50	2	48	103	177	897	300	4.8
	65	2 1/2	55	115	199	887	380	7.3
	80	3	60	138	240	1059	450	13
	100	4	84	170	3ll	1341	550	27

声明：本文中所有文字、数据、图片均只适用于参考，杠杆浮球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
