止回阀

H77X-H-Y-W对夹式止回阀

H77X-H-Y-W对夹式止回阀,压力材质:PN10/16/25/40,介质:水、油品、蒸汽等

产品概述

对夹式止回阀适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

技术参数

型号	公称压力	试验压力PS(MPa)		工作温度 (℃)	适用介质
型号	PN(MPa)	壳体	密封	工作温度 (℃)	适用介质
H77X H77H H77Y H77W	1.0	1.5	1.1	软密封： 100～225 硬密封 200～550	水、油品、气体、硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	1.0	6.0	4.4
	6.4	9.6	7.0

零件材料

零件名称	材料
零件名称	H77X-10C、25 16、40	H77H-16C、40 25、64	H77Y25I 40I164I	H77W10C、25 16C、40	H77W-10P、25P 16P、40P
阀体、蝶板	铸钢WCB		铬钼钢	铸钢WCB	lCrl8Ni9Ti
阀杆	2Crl3	lCrl8N19Tl	铬钼钢	20r13	lCrl8Ni9Ti
阀体密封副		堆焊合金钢	堆焊硬质合金
助关弹簧	lCrl8N19Ti	耐热合金			1Crl8Ni9Ti

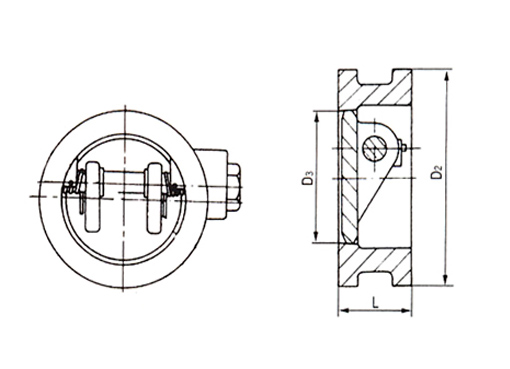

结构图片

H77X-H-Y-W对夹式止回阀,压力材质:PN10/16/25/40,介质:水、油品、蒸汽等

连接尺寸

公称通径 DN(mm)	L	D2	D3		公称通径 DN(ram)	L	D2	D3
公称通径 DN(mm)	L	D2	H77X	H77H H77Y H77W	公称通径 DN(ram)	L	D2	H77X	H77H H77Y H77W
50	43	100	43	46	400	140	485	376	390
80	64	1 05	7l	80	d50	152	545	427	427
100	64	155	91 5	94	500	152	608	479	490
125	70	185	115	118	600	178	718	579	588
150	76	210	14l	145	700	229	800	675	686
200	89	265	191	200	800	241	905	774	784
250	114	320	230	250	900	241	1005	875	-
300	114	375	290	300	1000	300	lll5	974	-
350	127	435	340	340	1200	360	1325	1165	-

声明：本文中所有文字、数据、图片均只适用于参考，对夹式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
