H76Y-H-W对夹式双瓣止回阀

H76Y-H-W对夹式双瓣止回阀,压力材质:PN16/25/40/64/100/160,介质:水、油品、蒸汽等

产品概述

对夹式双瓣止回阀的功能是用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，关闭行程短，并有弹簧加载，可显著减少水锤现象。蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

特点优点

1、结构长度短，其长度只有H44/H41的1/4～1/8, 体积小、重量轻，其重量只有H44/H41止回阀的1/4～1/20。
2、阀瓣行程短、关阀冲击力小，:阀瓣关闭快速，水锤压力小。
3、动作灵敏、密封性能好；流道通畅、流体阻力小。
4、整体结构、简单紧凑、造型美观；
5、水平管道或垂直管道均可使用，安装方便；使用寿命长、可靠性高。

技术参数

公称压力		PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa
型号		H76H-C	H76W-P	H76W-P8	H76W-P3	H76W-R	H76W-R8	H76W-R3
主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	阀瓣	CF8	CF8	CF8	CF3	CF8M	CF8M	CF3M
	阀轴	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	0Cr17Ni12Mo2	00Cr17Ni14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
适用工况	适用温度(℃)	-29～425	-196～540		-196～425	-196～540		-196～455

制造标准

1、设计与制造：API594、API6D、JB/T8937
2、构长度：API594、API6D、JB/T8937
3、压力温度：ANSI/ASME B16.34、JB/T74、GB/T9124
4、检验与试验：API598、JB/T9092

零件材料

主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
	阀瓣	CF8	CF8	CF8	CF3	CF8M	CF8M	CF3M
	阀轴	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	1Cr17Ni12Mo2	0Cr17Ni12Mo2	00Cr17Ni14Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
适用工况	适用温度℃	-29~425	-196~540		-196~425	-196~540		-196~455

结构图片

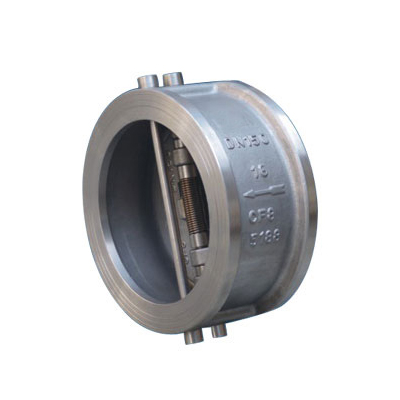

H76Y-H-W对夹式双瓣止回阀,压力材质:PN16/25/40/64/100/160,介质:水、油品、蒸汽等

连接尺寸

主要安装尺寸及重量：(PN1.6 MPa)

PN1.6 MPa
DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L(mm)	60	67	73	73	86	98	127	146	181	184	191	203	219	222	305	305	368	432	524
D(mm)	100	120	135	155	185	210	265	320	375	435	485	545	608	718	788	898	998	1110	1325
Wt(Kg)	2	3	4	6	8	13	23	35	46	72	105	126	150	308	360	545	615	850	1280

主要安装尺寸及重量：(PN2.5 MPa)

PN2.5 MPa
DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L(mm)	60	67	73	73	86	98	127	146	181	184	191	203	219	222	305	305	368	432	524
D(mm)	100	120	135	160	188	218	278	332	390	448	505	555	610	718	815	930	1025	1140	1350
Wt(Kg)	2	3	4	6	8	14	25	39	51	78	115	138	155	320	380	560	638	910	1350

主要安装尺寸及重量：(PN4.0 MPa)

PN4.0 MPa
DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L(mm)	60	67	73	73	86	98	127	146	181	184	191	203	219	222
D(mm)	100	120	135	160	188	218	282	345	408	465	535	560	612	730
Wt(Kg)	2	3	4	6	8	14	26	45	72	105	175	185	242	380

主要安装尺寸及重量：(PN6.3 MPa)

PN6.3 MPa
DN(mm)	50	65	80	100	125	150	200	250	300	350	400
L(mm)	60	67	73	79	105	136	165	213	229	273	305
D(mm)	105	130	140	168	202	240	300	352	412	475	525
Wt(Kg)	3	4	6	9	14	18	35	59	95	152	248

主要安装尺寸及重量：(PN10.0 MPa)

PN10.0 MPa
DN(mm)	50	65	80	100	125	150	200	250	300	350	400
L(mm)	60	67	73	79	105	136	165	213	229	273	305
D(mm)	112	138	148	172	210	250	312	382	442	498	558
Wt(Kg)	4.5	6	9	11	18	23	53	90	135	211	350

声明：本文中所有文字、数据、图片均只适用于参考，对夹式双瓣止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。
