H71W对夹升降式止回阀铜

H71W对夹升降式止回阀铜,压力材质:PN16/25/40,介质:水、油品、蒸汽等

产品概述

对夹升降式止回阀铜具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。

应用范围

适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点

1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 对夹升降式止回阀流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。

标准规范

设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

技术参数

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体	密封
H71W-16T	1.6	2.4	1.76	≤200	水、蒸体、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蚀性介质
H71W-40H	4	6	4.4	≤300	水、蒸体、油品等
H71W-40P				≤200	硝酸等腐蚀性介质

零件材料

规格型号	阀体	阀瓣	弹簧
H71W-25H、H71W-40H	2Cr13	1Cr13	1Cr18 Ni9Ti
H71W-16P、H71W-25P	ZG1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti

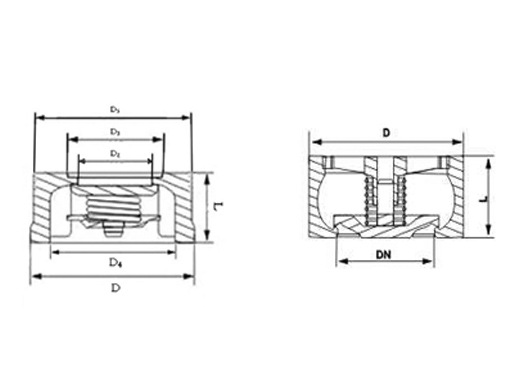

结构图片

H71W对夹升降式止回阀铜,压力材质:PN16/25/40,介质:水、油品、蒸汽等

连接尺寸

公称压力	公称通径	尺寸（mm）
MPa	DN	L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-

声明：本文中所有文字、数据、图片均只适用于参考，对夹升降式止回阀铜性能参数、结构尺寸参数、价格等详情，请联系我们。
