止回阀

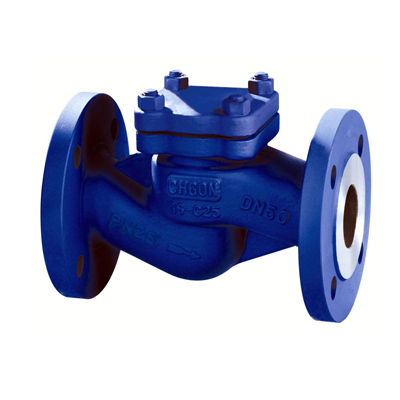

GH41Y德标升降式止回阀

GH41Y德标升降式止回阀,压力材质:PN16/25/40/64/100/T/C/H,介质:水、油品、蒸汽等

产品概述

德标升降式止回阀特点双层波纹管；维修方便；波纹管密封阀杆；双重密封；位置指示；无升降手轮。用途，工业；电站；废气净化厂；天然气；真空装置；氨；热水；冷冻系统；加热设备；蒸气系统。

性能规范

产品型号：GH41Y-1.6、2.5、4.0
产品通径：DN15~200mm
产品压力：PN1.6~4.0Mpa 、150~300Lb
产品温度：-40~425℃
产品介质：水、蒸气、油品类
制造标准：DIN3356
结构长度：DIN3202
法兰标准：DIN2543-2545对焊口标准：DIN3239
试验标准：DIN3230

性能参数

公称压力	1.6MPa	2.5MPa	4.0MPa
密封试验	1.8MPa	2.8MPa	4.4MPa
壳体强度	2.4MPa	3.8MPa	6.0MPa
适用温度	-40~425℃

零件材料

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

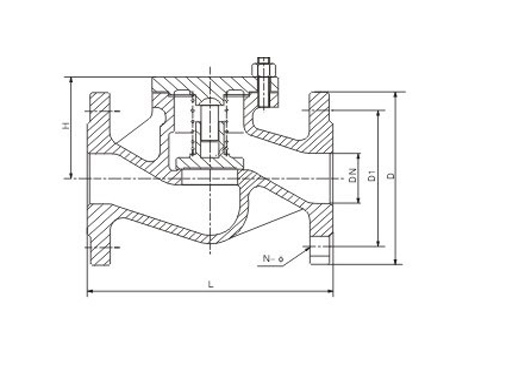

结构图片

GH41Y德标升降式止回阀,压力材质:PN16/25/40/64/100/T/C/H,介质:水、油品、蒸汽等

连接尺寸

DN	L	H	Kv	重量Kg
DN	L	H	Kv	PN16	PN25	PN40
15	130	70	5.7	2.4	3.5	3.8
20	150	70	7.8	3.0	4.4	4.9
25	160	80	11.8	3.8	5.0	5.9
32	180	80	17.9	5.7	6.0	7.1
40	200	85	27.5	7.4	8.0	10.4
50	230	95	48.0	10.3	11.0	12.3
65	290	110	77.6	15.2	16.0	22.7
80	310	130	109.0	20.4	21.0	28.5
100	350	155	168.0	31.0	32.0	40.0
125	400	165	251.0	49.0	51.0	64.0
150	480	215	389.0	69.0	70.0	90.0
200	600	285	664.0	132.0	136.0	170.0
250	730	325	1017.0	198.0	218.0	240.0
300	850	365	1446.0	278.0	330.0	370.0

声明：本文中所有文字、数据、图片均只适用于参考，德标升降式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
