止回阀

H44F46F衬氟止回阀

H44F46F衬氟止回阀,压力材质:PN10/16/25C/P,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

产品概述

衬氟止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂。

技术规范

技术规范
设计标准	GB12236
结构长度	GB12221
法兰标准	JB/T79-78
法兰标准	GB9113.1-26
检验试验	GB/T13927

零件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE(F4)		CF8		CF8

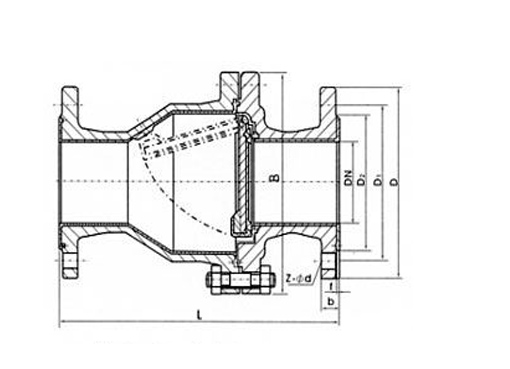

结构图片

H44F46F衬氟止回阀,压力材质:PN10/16/25C/P,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

连接尺寸

公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	B	H	㎏
25	160	115	85	58	3	14	4-Φ14	128	70	6
32	180	135	100	69	3	16	4-Φ18	140	80	7
40	200	145	110	78	3	16	4-Φ18	160	85	8
50	230	160	125	88	3	18	4-Φ18	178	90	10
65	290	180	145	108	3.5	18	4-Φ18	205	110	21
80	310	195	160	124	3.5	20	4-Φ18	230	130	25
100	350	215	180	144	4	20	8-Φ18	255	140	30
125	400	245	210	174	4	20	8-Φ18	305	145	49
150	480	280	240	199	5	22	8-Φ23	345	160	68
200	500	335	295	254	5	24	8-Φ23	415	180	93
250	550	390	350	309	5	26	12-Φ23	490	220	138
300	620	440	400	363	5	30	12-Φ23	560	240	180
350	720	500	460	428	5	34	16-Φ23	620	240	250

声明：本文中所有文字、数据、图片均只适用于参考，衬氟止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
