止回阀

H42F46F衬氟升降立式止回阀

H42F46F衬氟升降立式止回阀,压力材质:PN6/10C/P,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

产品概述

衬氟升降立式止回阀是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂。

技术规范

技术规范
设计标准	GB12236
结构长度	GB12221
法兰标准	JB/T79-78
法兰标准	GB9113.1-26
检验试验	GB/T13927

零件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、内衬F46 、F3
阀瓣	铸钢、不锈钢、内外衬F46 、F3
阀盖	灰铸钢、铸钢、不锈钢、内衬F46 、F3
垫圈	F4

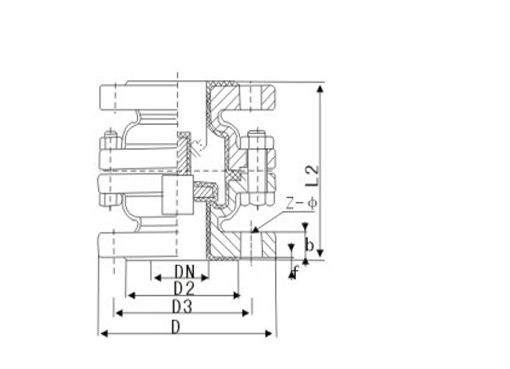

结构图片

H42F46F衬氟升降立式止回阀,压力材质:PN6/10C/P,介质:水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等

连接尺寸

公称通径	PN0.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	㎏
25	152	100	75	60	3	14	4-Φ12	130	76	6
32	152	120	90	70	3	16	4-Φ14	140	76	8
40	178	130	100	80	3	16	4-Φ14	160	89	10
50	178	140	110	90	3	16	4-Φ14	170	89	14
65	190	160	130	110	3.5	18	4-Φ14	200	95	18
80	203	185	150	125	3.5	18	4-Φ18	220	101	21
100	267	205	170	145	4	20	4-Φ18	240	133	40
125	305	235	200	175	4	20	8-Φ18	280	152	70
150	394	260	225	200	4	20	8-Φ18	315	197	90
公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	㎏
25	152	115	85	65	3	16	4-Φ14	130	76	7
32	152	135	100	70	3	18	4-Φ18	140	76	9
40	178	145	110	85	3	18	4-Φ18	160	89	12
50	178	160	125	100	3	18	4-Φ18	170	89	15
65	190	180	145	120	3.5	20	4-Φ18	200	95	20
80	203	195	160	135	3.5	20	4-Φ18	220	101	24
100	267	215	180	155	4	22	8-Φ18	240	133	44
125	305	245	210	185	4	24	8-Φ18	280	152	75
150	394	280	240	210	4	24	8-Φ23	315	197	95

声明：本文中所有文字、数据、图片均只适用于参考，衬氟升降立式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
