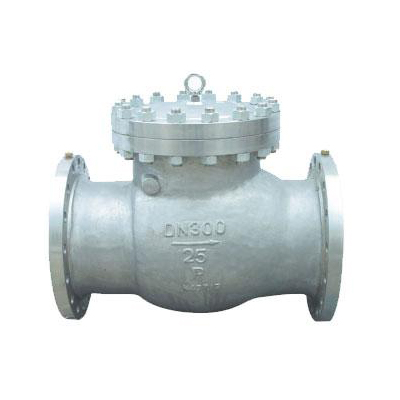

Hy44F-W不锈钢氧气止回阀

Hy44F-W不锈钢氧气止回阀,压力材质:PN16P/25P/40P,介质:水、蒸汽、油品、硝酸、醋酸等

产品概述

不锈钢氧气止回阀适用于氧气管网等系统作单向阀，起截流止回的作用，如富氧系统防止冷风倒流，溅渣炉中防止氮、氧互串。

工作原理

本产品由阀体、阀盖、阀板等组成，介质由一端进入使阀板升高，介质流通；当介质压力消失或出口压力大于进口压力时，阀板自行下降关闭通道，起止回作用。阀门主件材质均选用硅黄铜，具有良好的阻火性能。

技术规范

公称通径（DN）		15－600
公称压力（MPa）		1.6	2.5	4
试验压力	强度	2.4	3.75	6
（MPa）	密封	1.76	2.75	4.4
适用温度		-20℃－200℃
适用介质		氧气
阀　体		硅黄铜、不锈钢
阀　芯		铜、不锈钢
填　料		聚四氟乙烯
产品型号		Hy44F/W－16T/P、Hy44F/W－25T/P、Hy44F/W－40T/P

性能规范

规格型号	阀体	阀杆	阀芯	填料	适用介质	适用温度
HY44F-16T	硅黄铜	不锈钢	铜	聚四氟乙烯	氧气	≤200℃
HY44F-25T	硅黄铜	不锈钢	铜	聚四氟乙烯	氧气	≤200℃
HY44F-40T	硅黄铜	不锈钢	铜	聚四氟乙烯	氧气	≤200℃
HY44F-16P	不锈钢	不锈钢	不锈钢	聚四氟乙烯	氧气	≤200℃
HY44F-25P	不锈钢	不锈钢	不锈钢	聚四氟乙烯	氧气	≤200℃
HY44F-40P	不锈钢	不锈钢	不锈钢	聚四氟乙烯	氧气	≤200℃

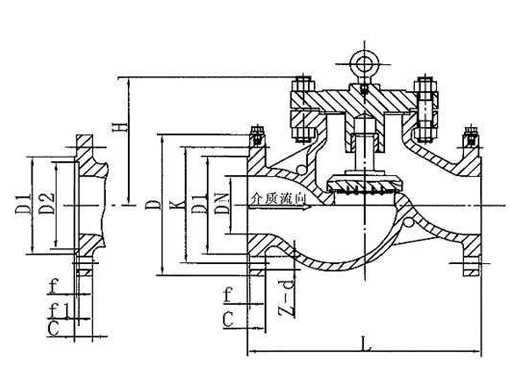

结构图片

Hy44F-W不锈钢氧气止回阀,压力材质:PN16P/25P/40P,介质:水、蒸汽、油品、硝酸、醋酸等

连接尺寸

公称压力 MPa	公称通径 DN	D	D1	D2	H	L	f	f1	C	Z-d	H
1.6	15	95	45	/	65	130	2	/	14	4-Φ14	75
	20	105	55	/	75	150	2	/	14	4-Φ14	95
	25	115	65	/	85	160	2	/	14	4-Φ14	100
	32	135	78	/	100	180	2	/	16	4-Φ18	110
	40	145	85	/	110	200	3	/	16	4-Φ18	120
	50	160	100	/	125	230	3	/	16	4-Φ18	135
	65	180	120	/	145	290	3	/	18	4-Φ18	175
	80	195	135	/	160	310	3	/	20	8-Φ18	180
	100	215	155	/	180	350	3	/	20	8-Φ18	215
	125	245	185	/	210	400	3	/	20	8-Φ18	240
	150	280	210	/	240	480	3	/	20	8-Φ18	325
	200	335	265	/	295	600	3	/	20	8-Φ18	365
	250	405	320	/	355	650	3	/	30	12-Φ25	430
	300	460	375	/	410	750	4	/	30	12-Φ25	490
	350	520	435	/	470	850	4	/	34	16-Φ25	560
	400	580	485	/	525	950	4	/	36	16-Φ30	630
	450	640	545	/	585	1050	4	/	40	20-Φ30	710
	500	705	608	/	650	1150	4	/	44	20-Φ34	800
	600	840	718	/	770	1350	5	/	48/	20-Φ41	890
2.5	15	95	45	/	65	130	2	/	16	4-Φ14	75
	20	105	55	/	75	150	2	/	16	4-Φ14	95
	25	115	65	/	85	160	2	/	16	4-Φ14	100
	32	135	78	/	100	180	2	/	18	4-Φ18	110
	40	145	85	/	110	200	3	/	18	4-Φ18	120
	50	160	100	/	125	230	3	/	20	4-Φ18	135
	65	180	120	/	145	290	3	/	22	8-Φ18	175
	80	195	135	/	160	310	3	/	22	8-Φ18	180
	100	230	160	/	190	350	3	/	24	8-Φ23	215
	125	270	188	/	220	400	3	/	28	8-Φ25	240
	150	300	218	/	250	480	3	/	30	8-Φ25	325
	200	360	278	/	310	600	3	/	34	12-Φ25	385
	250	425	332	/	370	650	3	/	36	12-Φ30	430
	300	485	390	/	430	750	4	/	40	16-Φ30	490
	350	550	448	/	490	850	4	/	44	16-Φ34	560
	400	610	505	/	550	950	4	/	48	16-Φ34	630
	450	660	555	/	600	1050	4	/	50	20-Φ34	710
	500	730	610	/	660	1150	4	/	52	20-Φ41	800
	600	840	718	/	770	1350	5	/	56	20-Φ41	890
4.0	15	95	45	40	65	130	2	4	16	4-Φ14	75
	20	105	55	51	75	150	2	4	16	4-Φ14	95
	25	115	65	58	85	160	2	4	16	4-Φ14	100
	32	135	78	66	100	180	2	4	18	4-Φ18	110
	40	145	85	76	110	200	3	4	18	4-Φ18	120
	50	160	100	88	125	230	3	4	20	4-Φ18	135
	65	180	120	110	145	290	3	4	22	8-Φ18	175
	80	195	135	121	160	310	3	4	22	8-Φ18	180
	100	230	160	150	190	350	3	4.5	24	8-Φ23	215
	125	270	188	176	220	400	3	4.5	28	8-Φ25	240
	150	300	218	204	250	480	3	4.5	30	8-Φ25	325
	200	375	282	260	320	600	3	4.5	38	12-Φ30	385
	250	445	345	313	385	650	3	4.5	42	12-Φ34	430
	300	510	408	361	450	750	4	4.5	46	16-Φ34	490
	350	570	465	422	510	850	4	5	52	16-Φ34	560
	400	665	535	474	585	950	4	5	58	16-Φ41	630
	450	680	560	524	610	1050	4	5	60	20-Φ41	710
	500	765	612	576	670	1150	4	5	62	20-Φ48	800
	600	890	730	678	795	1350	5	6	62	20-Φ54	890

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢氧气止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
