H42X_不锈钢升降式底阀_止回阀_温州瑞蝶阀门有限公司

止回阀

H42X不锈钢升降式底阀

H42X不锈钢升降式底阀,压力材质:PN2.5P,介质:水、蒸汽、油品、硝酸、醋酸等

产品概述

不锈钢升降式底阀安装在水泵吸水管路的底端，能自动阻止流体倒流。

性能规范

型号	公称压力	试验压力		工作温度℃	适用介质
		强度（水）MPa	密封（水）MPa
H42X-2.5	0.25	0.4	0.25	≤50	水

零件材料

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁
密封圈	橡胶
垫片	石棉板

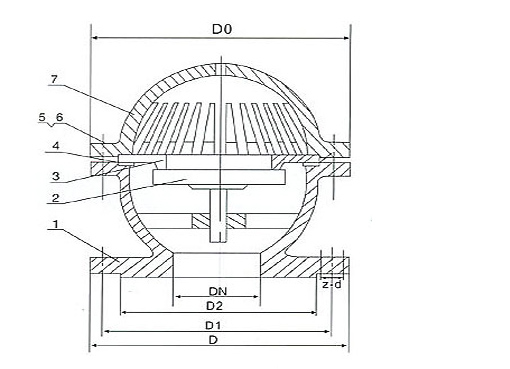

结构图片

H42X不锈钢升降式底阀,压力材质:PN2.5P,介质:水、蒸汽、油品、硝酸、醋酸等

连接尺寸

型号	公称通径 DN（mm）	尺寸（mm）								重量（kg）
型号	公称通径 DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量（kg）
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢升降式底阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
