止回阀

H14W不锈钢内螺纹止回阀

H14W不锈钢内螺纹止回阀,压力材质:PN16P/25P/40P/64P,介质:水、油品、蒸汽、酸性介质等

产品概述

不锈钢内螺纹止回阀是用来防止管路中的介质倒流。不锈钢内螺纹止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。只用于介质单向流动的管路上，阻止介质回流，以防发生事故。适用介质为：水、油品、蒸汽、酸性介质等。

设计标准

设计与制造	试验与检验	连接法兰	压力-温度等级	结构长度
GB12236	JB/T9092-1999 GB13927	JB/T74-94 GB9113 HG20592-20635	GB9131 JB/T74 HG20604	GB12221

压力试验

公称压力 PN(MPa)	试验压力(MPa)		适用温度(℃)				适用介质
公称压力 PN(MPa)	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤220	≤200	酸性介质、蒸汽、油品、水
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

零件材料

零件名称	材料编号
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
摇杆	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
销轴	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封环、垫片	包覆垫		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

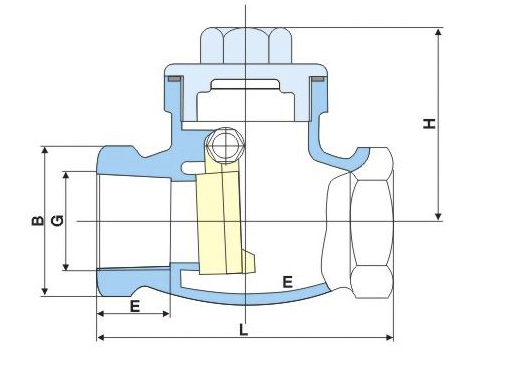

结构图片

H14W不锈钢内螺纹止回阀,压力材质:PN16P/25P/40P/64P,介质:水、油品、蒸汽、酸性介质等

连接尺寸

公称压力 PN(MPa)	公称直径 DN(mm)	主要外形尺寸及连接尺寸(mm)								重量 (kg)
公称压力 PN(MPa)	公称直径 DN(mm)	L	D	D1	D2	b-f	z-d	D3	H	重量 (kg)
1.6	25	160	115	85	65	16-2	4-14	140	130	14
	32	180	135	100	78	16-2	4-18	150	140	16
	40	200	145	110	85	16-2	4-18	160	150	18
	50	230	160	125	100	16-2	4-18	185	160	22
	65	290	180	145	120	18-3	4-18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24-3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34-3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44-4	20-34	730	560	588

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢内螺纹止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
