止回阀

产品中心止回阀

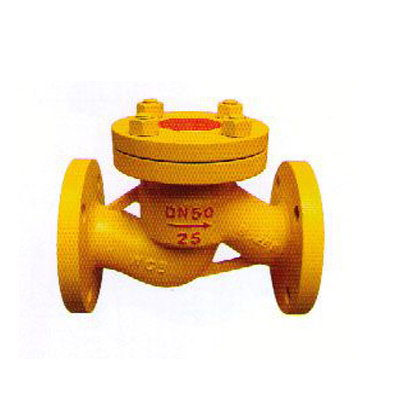

H41N氨气升降式止回阀

H41N氨气升降式止回阀,压力材质:PN16C/25/40,介质:水、油品、蒸汽等

产品概述

氨气升降式止回阀阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。

设计参数

设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN200mm
公称压力：PN1.6、2.5、4.0MPa

性能参数

公称压力	壳体试验	密封试验	适用介质	适宜温度
2.5	3.75	2.75	氨气、天然气等	-40~+80℃
4.0	6.0	4.4	氨气、天然气等	-40~+80℃

零件材料

阀体、盖板	阀瓣	密封面
WCB	碳钢	不锈钢和尼龙

结构图片

H41N氨气升降式止回阀,压力材质:PN16C/25/40,介质:水、油品、蒸汽等

连接尺寸

公称通径 DN(mm)	H41N-25型主要尺寸（mm）									重量
公称通径 DN(mm)	L	D	D1	D2	b	f	Z-фd	H	D3	(kg)
15	130	95	65	45	16	2	4-14	100	-	5
20	150	105	75	55	16	2	4-14	105	-	7
25	160	115	85	65	16	2	4-14	115	100	9
32	190	135	100	78	18	2	4-18	120	120	10
40	200	145	110	85	18	3	4-18	140	135	15
50	230	160	125	100	20	3	4-18	150	150	20
65	290	180	145	120	22	3	8-18	160	175	25
80	310	195	160	135	22	3	8-18	175	200	32
100	350	230	190	160	24	3	8-23	200	230	57
125	400	270	220	188	28	3	8-25	230	273	-
150	480	300	250	218	30	3	8-25	265	330	-
200	600	360	310	278	34	3	12-25	300	365

声明：本文中所有文字、数据、图片均只适用于参考，氨气升降式止回阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
