针型阀

J49H压力计式截止阀

J49H压力计式截止阀,压力材质:PN2.5、PN4、PN6.4、PN16、PN32,介质:水、油、气等腐蚀性与非腐蚀性介质等

产品概述

压力计式截止阀用截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，作测试压力的启闭装置，它具有连接牢固，密封性能好，并有排污性能等特点。

应用规范

1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：管接头内螺纹连接；法兰连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

外形尺寸

规格	M1	M2	L1	L2	H	Do	重量（kg）
DN6	M20×1.5	M14×1.5	60	56	86	63	1.0

性能规范

实验项目	压力值
公称压力	PN
壳体实验	1.5PN
密封试验	1.1PN
气压试验	0.6PN
适用温度	≤180℃
适用介质	水、蒸汽、油品等

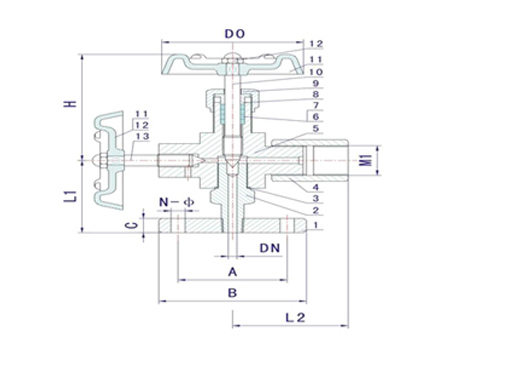

结构图片

J49H压力计式截止阀,压力材质:PN2.5、PN4、PN6.4、PN16、PN32,介质:水、油、气等腐蚀性与非腐蚀性介质等

连接尺寸

规格	M1	A	B	C	N-Ф	L1	L2	H	Do	重量（kg）
DN6	M20×1.5	42	70	16	3-Ф16	62	60	86	63	1.2
DN10	M20×1.5	42	70	16	3-Ф16	62	60	86	63	1.2

声明：本文中所有文字、数据、图片均只适用于参考，压力计式截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
