针型阀

J21H外螺纹针型阀

J21H外螺纹针型阀,压力材质:PN1.6MPa-42MPa,介质:液化石油气水，酸，蒸汽，油品等

产品概述

外螺纹针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。

应用规范

1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范

实验项目	压力值
公称压力	32
壳体实验	48
密封试验	35.2
气压试验	19.2
适用温度	≤425℃
适用介质	水、蒸汽、油品等

零件材料

型号	阀体	接头	阀杆	螺帽	填料
J21W-320	20#	20#	2Cr13	20#	柔性石墨
J21W-320P	SS304	SS304	SS304	SS304	柔性石墨

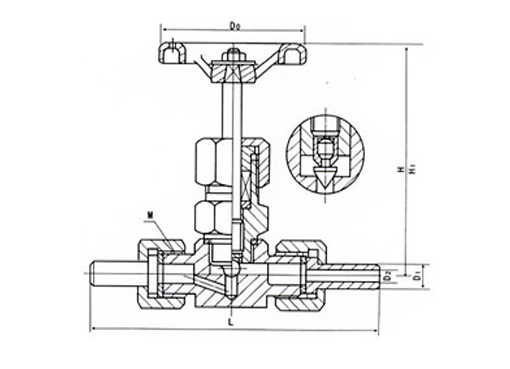

结构图片

J21H外螺纹针型阀,压力材质:PN1.6MPa-42MPa,介质:液化石油气水，酸，蒸汽，油品等

连接尺寸

规格	M	Ф	L1	L	H	Do	重量（kg）
DN6	M20×1.5	φ14×4	66	140	96	63	0.85
DN10	M24×4.5	φ18×4	78	160	115	78	1.1
DN15	M30×1.5	φ22×4	94	180	122	100	2.0
DN20	M36×1.5	φ28×4	108	220	156	110	3.5
DN25	M39×1.5	φ33×4	110	230	170	140	4.3

声明：本文中所有文字、数据、图片均只适用于参考，外螺纹针型阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
