针型阀

J23W-H外螺纹热锻压阀体

J23W-H外螺纹热锻压阀体,压力材质:PN1.6MPa-42MPa,介质:液化石油气水，酸，蒸汽，油品等

产品概述

外螺纹热锻压阀体是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。

零件材料

零件名称 Part name	阀杆，阀盖 Stem，Bonnet	阀杆，阀瓣 Stem，disc	填料 Packing
J21 3W-16P	铬镍不锈钢 Cr. Ni Stainless steel	铬镍不锈钢 Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite
J21 3W-160、J2W1 3-40	优质碳钢 High grade carbon steel	铬不锈钢 Cr. Stainless steel	聚四氟乙稀，柔性石墨 PTFE，Soft graphite

性能规范

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
型号 Type	公称压力PN Mpa	壳体 Shell	密封(液)Seal	密封(气)Seal	工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
J13W-16	1.6	2.4	1.76	0.6	1.6	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J13W-40P	4.0	6.0	4.4	0.6	4.0	P≤540OC
J13W-160	16.0	24.0	17.6	0.6	16.0	C≤425 OC
J13W-320P	32.0	48.0	35.2	0.6	32.0
J13W-420P	42.0	63.0	46.2	0.6	42.0

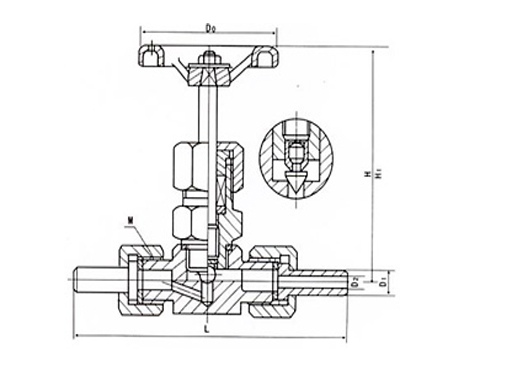

结构图片

J23W-H外螺纹热锻压阀体,压力材质:PN1.6MPa-42MPa,介质:液化石油气水，酸，蒸汽，油品等

连接尺寸

公称直径DN（mm）	尺寸 Dimension							重量(kg)Weight
公称直径DN（mm）	Do	D1	D2	L	H1	H2	M	重量(kg)Weight
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	30×2	3.5
25	140	33	22	230	169	180	39×2	4.3

声明：本文中所有文字、数据、图片均只适用于参考，外螺纹热锻压阀体性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
