针型阀

J13H内螺纹针型阀

J13H内螺纹针型阀,压力材质:PN1.6MPa-42MPa,介质:液化石油气水，酸，蒸汽，油品等

产品概述

内螺纹针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。

应用规范

1、设计制造：GB/T 12224-1989 JB/T 7747-1995
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范

实验项目	压力值
公称压力	32
壳体实验	48
密封试验	35.2
气压试验	19.2
适用温度	≤425℃
适用介质	水、蒸汽、油品等

零件材料

型号	阀体	接头	阀杆	螺帽	填料
J13H-320	20#	20#	2Cr13	20#	柔性石墨
J13H-320P	SS304	SS304	SS304	SS304	柔性石墨

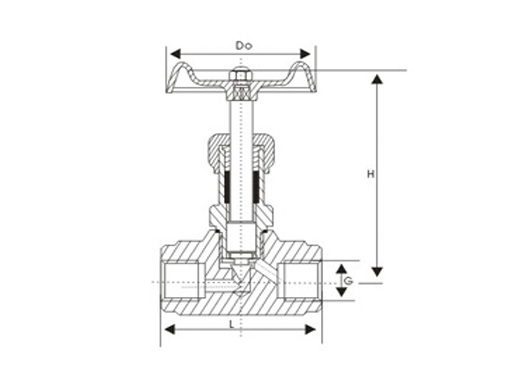

结构图片

J13H内螺纹针型阀,压力材质:PN1.6MPa-42MPa,介质:液化石油气水，酸，蒸汽，油品等

连接尺寸

规格	G	L	H	Do	重量（kg）
DN6	1/4	60	90	63	0.65
DN10	3/8	60	92	63	0.65
DN15	1/2	65	98	63	0.8
DN20	3/4	80	110	78	1.0
DN25	1″	90	125	100	1.8
DN32	11/2	128	180	140	5.0

声明：本文中所有文字、数据、图片均只适用于参考，内螺纹针型阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
