针型阀

SS12NBF8美标内螺纹针型阀

SS12NBF8美标内螺纹针型阀,压力材质:PN2.5、PN4、PN6.4、PN16、PN32,介质:水、油、气等腐蚀性与非腐蚀性介质等

产品概述

美标内螺纹针型阀采用硬质钴铬钨合金钢球阀瓣。硬度高，且能在介质冲刷过程中做三维旋转，提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。阀体与接头（阀盖）采用斜面硬对硬密封，密封性能可靠。有效防止阀门外漏。

应用规范

1、设计制造：GB/T 12224-1989；ANSI B16.34-1996
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；球面密封
4、阀门检验和实验：API STD 598-1996
5、材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992

性能规范

实验项目	压力值
公称压力	PN
壳体实验	1.5PN
密封试验	1.1PN
气压试验	0.6PN
适用温度	≤425℃
适用介质	水、蒸汽、油品等

零件材料

型号	阀体	接头	阀杆	螺帽	填料
SS-12NBF8	20#	20#	2Cr13	20#	柔性石墨
	SS304	SS304	SS304	SS304
	SS316	SS304	SS316	SS304

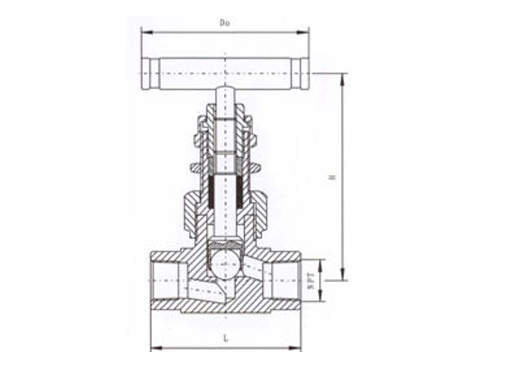

结构图片

SS12NBF8美标内螺纹针型阀,压力材质:PN2.5、PN4、PN6.4、PN16、PN32,介质:水、油、气等腐蚀性与非腐蚀性介质等

连接尺寸

规格	NPT	L	H	D0	重量（kg）
DN6	1/4	60	92	63	0.6
DN10	3/8	62	96	63	0.6
DN15	1/2	80	107	89	1.1

注：1、SS-12NBF8 SS-不锈钢12N-内通径11.1mm B-球型F8-内螺纹NPT1/2
2、公称压力：3000～6000PSI(42MPa)3、压力-温度等级：6000PSI@100°F

声明：本文中所有文字、数据、图片均只适用于参考，美标内螺纹针型阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
