针型阀

GMJ11F高密封取样阀

GMJ11F高密封取样阀,压力材质:公称压力为25 Mpa,介质:水、蒸汽、油品等腐蚀性与非腐蚀性介质等待

产品概述

高密封取样阀通过外加取样排放装置，保证了管路中压力表的正确安装使用，达到了放空、取样的目的。具有一阀两用的功能。该阀密封结构为硬软双质密封设计‘密封面避开了介质的直接冲刷。本阀广泛用于油田、化工、轻工、电力、冶金等装置的自控系统。

应用规范

1、设计制造：GB/T 12224-1989；JB/T7747-1995
2、连接形式：内螺纹连接
3、结构特征：硬软双密封副；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范

实验项目	压力值
公称压力	25
壳体实验	37.5
密封试验	27.5
气压试验	15
适用温度	≤180℃
适用介质	水、蒸汽、油品等

零件材料

序号	零件名称	材质
1	取样管	20# A105 SS304 SS304L SS316 SS316L
2	阀体	20# A105 SS304 SS304L SS316 SS316L
3	阀盖垫片	紫铜(Red copper) PTFE RTFE
4	阀盖	20# A105 SS304 SS304L SS316 SS316L
5	填料垫	PTFE 柔性石墨(Expanded Graphite)
5	填料垫	金属盘根(Matel and Graphite)
6	填料	PTFE 柔性石墨(Expanded Graphite)
7	填料压盖	20# A105 SS304 SS304L SS316 SS316L
8	锁紧螺母	20# A105 SS304 SS304L SS316 SS316L
9	阀杆	20# A105 SS304 SS304L SS316 SS316L
10	手轮	20# A105 SS304 SS304L SS316 SS316L
11	带帽螺母	20# A105 SS304 SS304L SS316 SS316L

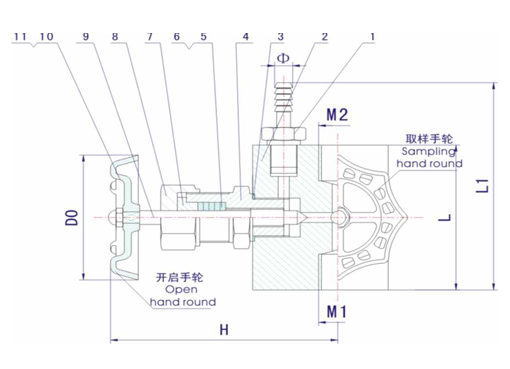

结构图片

GMJ11F高密封取样阀,压力材质:公称压力为25 Mpa,介质:水、蒸汽、油品等腐蚀性与非腐蚀性介质等待

连接尺寸

规格	M1	M2	Ф	L	L1	H	D0	重量（kg）
DN6	M20×1.5	G1/2	Ф10	70	153	110	63	1.5

声明：本文中所有文字、数据、图片均只适用于参考，高密封取样阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
