针型阀

J48法兰针型阀

J48法兰针型阀,压力材质:PN2.5、PN4、PN6.4、PN16、PN32,介质:水、油、气等腐蚀性与非腐蚀性介质等

产品概述

法兰针型阀用截止阀，广泛用于石油、气体、蒸汽水氮氢混合等介质管路上，作测试压力的启闭装置，它具有连接牢固，密封性能好，并有排污性能等特点。

应用规范

1、设计制造：GB/T 12224-1989；GB/T12235-1989
2、连接形式：法兰连接；内螺纹连接
3、结构特征：锥面密封；上螺纹阀杆
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

性能规范

实验项目	压力值
公称压力	4
壳体实验	6
密封试验	4.4
气压试验	2.4
适用温度	≤180℃
适用介质	水、蒸汽、油品等

零件材料

型号	阀体	接头	阀杆	螺帽	填料
J48-W-40	20#	20#	2Cr13	20#	PTFE
J48-40P	SS304	SS304	SS304	SS304	PTFE

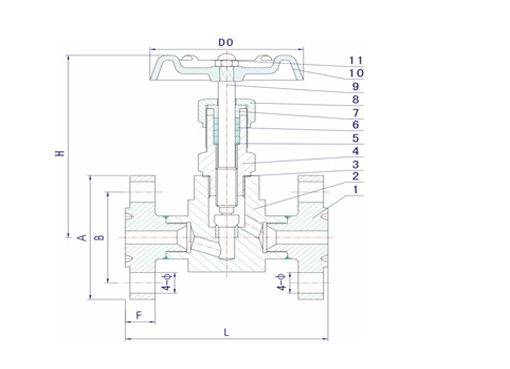

结构图片

J48法兰针型阀,压力材质:PN2.5、PN4、PN6.4、PN16、PN32,介质:水、油、气等腐蚀性与非腐蚀性介质等

连接尺寸

规格	A	B	C	F	f	N-Ф	L	H	Do	重量（kg）
DN10	90	60	41	14	2	4-φ14	130	90	63	2.0
DN15	95	65	46	14	2	4-φ14	130	90	63	2.5
DN20	105	75	56	16	2	4-φ14	150	105	90	3.5
DN25	115	85	65	16	2	4-φ14	160	120	100	4.0

注：PN1.0、PN1.6、PN2.5、PN4.0法兰尺寸一样

声明：本文中所有文字、数据、图片均只适用于参考，法兰针型阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
