产品概述

      气动不锈钢三片式真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

主要参数

零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

连接尺寸

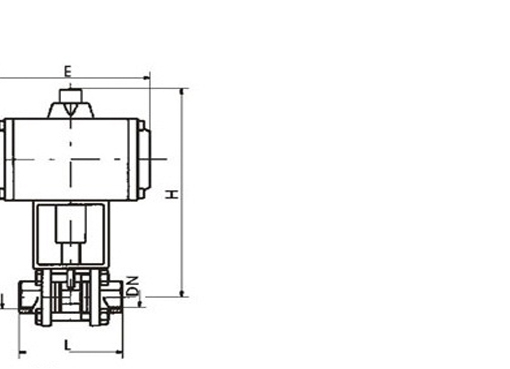

螺纹连接的外形及连接尺寸(图一)

	型号	DN	G	H	E	L
	GUQ-10(G)	10	1/4	153	104	68
	GUQ-16(G)	16	1/2	155	104	72
	GUQ-20(G)	20	3/4	160	104	82
	GUQ-25(G)	25	1	163	140	90
	GUQ-32(G)	32	1-1/4	180	140	112
	GUQ-40(G)	40	1-1/2	186	140	120
	GUQ-50(G)	50	2	233	164	145
	GUQ-63(G)	63	2-1/2	272	164	185
	GUQ-80(G)	80	3	351	190	210
	GUQ-100(G)	100	4	370	190	268

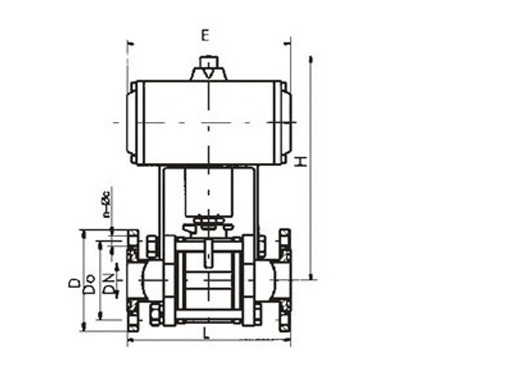

活套法兰连接(GB6070)(图二)

	型号	DN	D	Do	H	E	L	n-φc
	GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
	GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
	GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
	GUQ-32(F)	32	90	70	180	165	140	4-φ9
	GUQ-40(F)	40	100	80	186	190	160	4-φ9
	GUQ-50(F)	50	110	90	233	190	170	4-φ9
	GUQ-63(F)	63	130	110	272	250	195	4-φ9
	GUQ-80(F)	80	145	125	351	250	203	8-φ9
	GUQ-100(F)	100	165	145	370	280	280	8-φ9

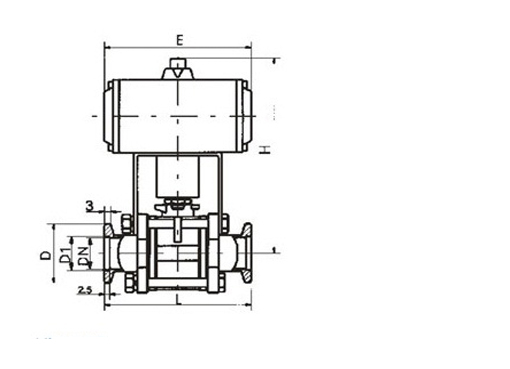

快卸法兰连接(GB4982)(图三)

	型号	DN	D1	D	H	E	L
	GUQ-10(KF)	10	12.2	30	153	104	84
	GUQ-16(KF)	16	17.2	30	155	104	84
	GUQ-25(KF)	25	26.2	40	163	140	114
	GUQ-32(KF)	32	34.2	55	180	140	140
	GUQ-40(KF)	40	41.2	55	186	140	160
	GUQ-50(KF)	50	52.2	75	233	164	170
