产品概述

      电动不锈钢三片式真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

主要参数

零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、氟橡胶、PPL。

连接尺寸

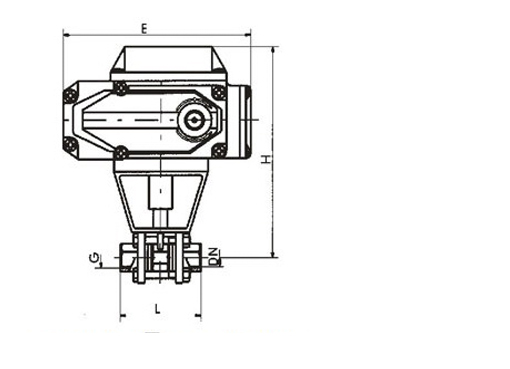

螺纹连接的外形及连接尺寸(图一)

	型号	DN	G	H	E	L
	GUD-10(G)	10	1/4	153	157	68
	GUD-16(G)	16	1/2	172	157	72
	GUD-20(G)	20	3/4	178	157	82
	GUD-25(G)	25	1	187	157	90
	GUD-32(G)	32	1-1/4	206	157	112
	GUD-40(G)	40	1-1/2	212	157	120
	GUD-50(G)	50	2	265	157	145
	GUD-63(G)	63	2-1/2	305	207	185
	GUD-80(G)	80	3	330	207	210
	GUD-100(G)	100	4	350	207	268

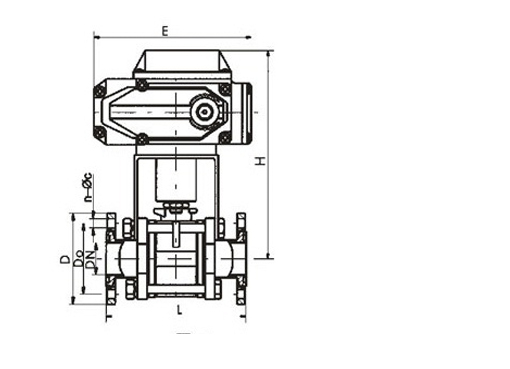

活套法兰连接(GB6070)(图二)

	型号	DN	D	Do	H	E	L	n-φc
	GUD-10(F)	10	55	40	153	157	84	4-φ6.6
	GUD-16(F)	16	60	45	172	157	84	4-φ6.6
	GUD-25(F)	25	70	55	187	157	114	4-φ6.6
	GUD-32(F)	32	90	70	206	157	140	4-φ9
	GUD-40(F)	40	100	80	212	157	160	4-φ9
	GUD-50(F)	50	110	90	265	157	170	4-φ9
	GUD-63(F)	63	130	110	305	207	195	4-φ9
	GUD-80(F)	80	145	125	330	207	203	8-φ9
	GUD-100(F)	100	165	145	350	207	280	8-φ9

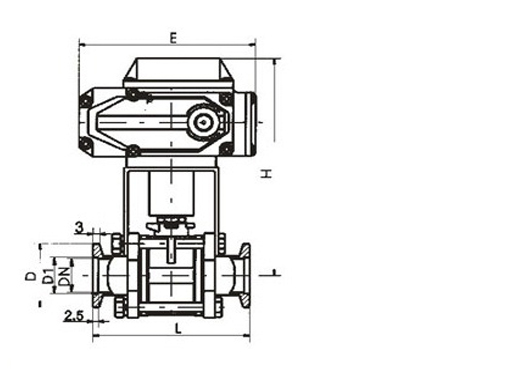

快卸法兰连接(GB4982)(图三)

	型号	DN	D1	D	H	E	L
	GUD-10(KF)	10	12.2	30	153	157	84
	GUD-16(KF)	16	17.2	30	172	157	84
	GUD-25(KF)	25	26.2	40	187	157	114
	GUD-32(KF)	32	34.2	55	206	157	140
	GUD-40(KF)	40	41.2	55	212	157	160
	GUD-50(KF)	50	52.2	75	265	157	170

声明：本文中所有文字、数据、图片均只适用于参考，电动不锈钢三片式真空球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
