产品概述

      不锈钢手动螺纹真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

主要参数

零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

连接尺寸

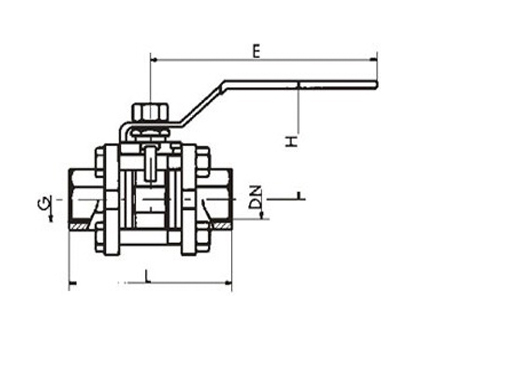

螺纹连接的外形及连接尺寸(图一)

	型号	DN	G	H	E	L
	GU-10(G)	10	1/4	52	105	68
	GU-16(G)	16	1/2	64	130	72
	GU-20(G)	20	3/4	67	130	82
	GU-25(G)	25	1	83	165	90
	GU-32(G)	32	1-1/4	89	165	112
	GU-40(G)	40	1-1/2	100	190	120
	GU-50(G)	50	2	125	190	145
	GU-63(G)	63	2-1/2	150	250	185
	GU-80(G)	80	3	161	250	210
	GU-100(G)	100	4	180	280	268

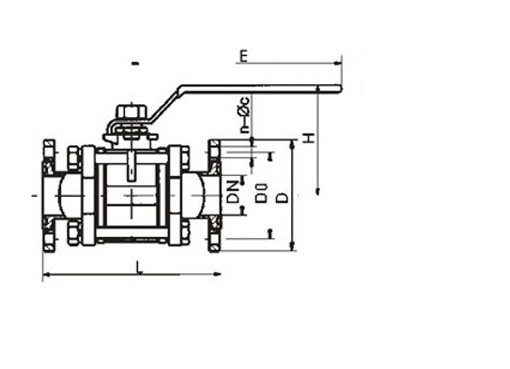

活套法兰连接(GB6070)(图二)

	型号	DN	D	Do	H	E	L	n-φc
	GU-10(F)	10	55	40	52	105	84	4-φ6.6
	GU-16(F)	16	60	45	64	130	84	4-φ6.6
	GU-25(F)	25	70	55	83	165	114	4-φ6.6
	GU-32(F)	32	90	70	89	165	140	4-φ9
	GU-40(F)	40	100	80	100	190	160	4-φ9
	GU-50(F)	50	110	90	125	190	170	4-φ9
	GU-63(F)	63	130	110	150	250	195	4-φ9
	GU-80(F)	80	145	125	161	250	220	8-φ9
	GU-100(F)	100	165	145	180	280	280	8-φ9

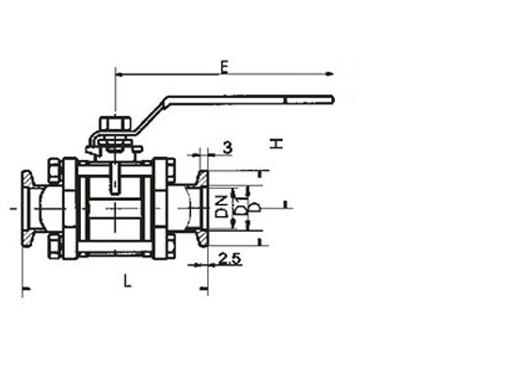

快卸法兰连接(GB4982)(图三)

	型号	DN	D1	D	H	E	L
	GU-10(KF)	10	12.2	30	52	105	84
	GU-16(KF)	16	17.2	30	64	130	84
	GU-25(KF)	25	26.2	40	83	165	114
	GU-32(KF)	32	34.2	55	89	165	140
	GU-40(KF)	40	41.2	55	100	190	160
	GU-50(KF)	50	52.2	75	125	190	170

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢手动螺纹真空球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
