产品概述

      不锈钢活套真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

主要参数

也可按用户要求的连接标准加工

零件材料

阀体、阀板、阀杆：不锈钢
隔膜：硅橡胶、氟橡胶

连接尺寸

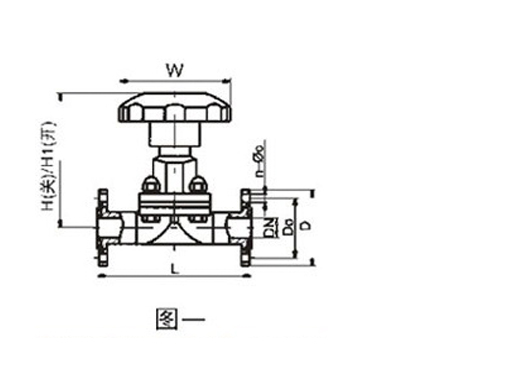

活套法兰连接(GB6070)(图一)

	型号	DN	Do	D	n-φc	W	H/H1	L
	GM-10	10	40	55	4-φ6.6	65	89/99	75
	GM-16	16	45	60	4-φ6.6	80	89/99	108
	GM-20	20	50	65	4-φ6.6	80	91/102	118
	GM-25	25	55	70	4-φ6.6	80	110/123	120
	GM-32	32	70	90	4-φ9	80	129/138	146
	GM-40	40	80	100	4-φ9	120	139/159	150
	GM-50	50	90	110	4-φ9	120	159/186	180

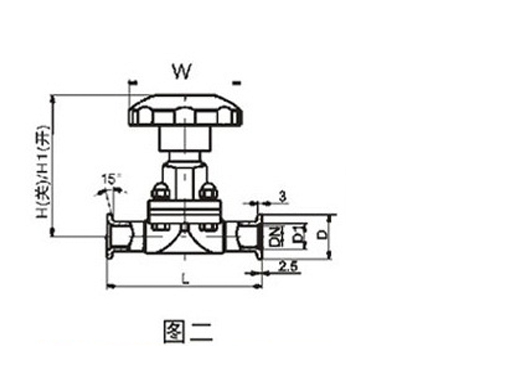

快卸法兰连接(GB4982)(图二)

	型号	DN	D1	D	W	H/H1	L
	GM-10	10	12.2	30	65	89/99	75
	GM-16	16	17.2	30	80	89/99	108
	GM-20	20	26.2	40	80	91/102	118
	GM-25	25	26.2	40	80	110/123	120
	GM-32	32	34.2	55	80	129/138	146
	GM-40	40	41.2	55	120	139/159	150
	GM-50	50	52.2	75	120	159/186	180

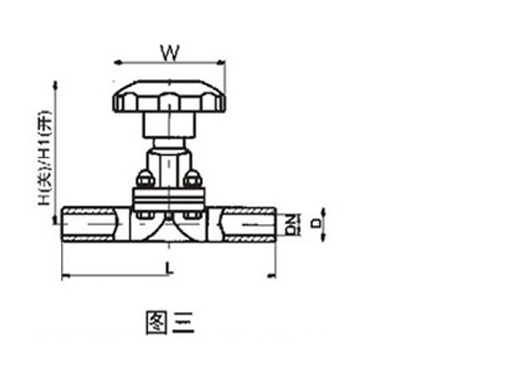

I型焊接管连接(图三)

	型号	DN	D	W	H/H1	L
	GM-10	10	17	65	89/99	75
	GM-25	25	32	80	110/123	120
	GM-40	40	45	120	139/159	150
	GM-50	50	57	120	159/186	180

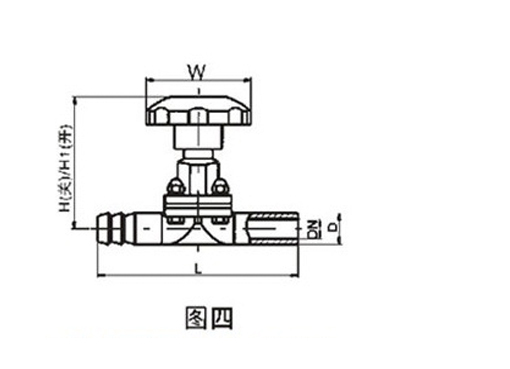

II型焊接管连接(图四)

	型号	DN	D	W	H/H1	L
	GM-10	10	17	65	89/99	75
	GM-25	25	32	80	110/123	120
	GM-40	40	45	120	139/159	150
	GM-50	50	57	120	159/186	180

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢活套真空隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
