GUQ气动不锈钢活套真空球阀

产品概述

气动不锈钢活套真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

主要参数

阀门漏率	≤1.3×10^-4Pa.L/S.
适用温度	-30～+150℃ -30～+150℃(PPL密封)
气源压力	0.4～0.6MPa
适用范围
连接型式	使用压力范围(Pa)
活套法兰(GB6070)	0.6×10⁶～1.3×10^-4
焊接法兰(GB6070)	1.6×10⁶～1.3×10^-4
快卸法兰(GB4982)	0.1×10⁶～1.3×10^-4
螺纹连接	1.6×10⁶～1.3×10^-4

零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

连接尺寸

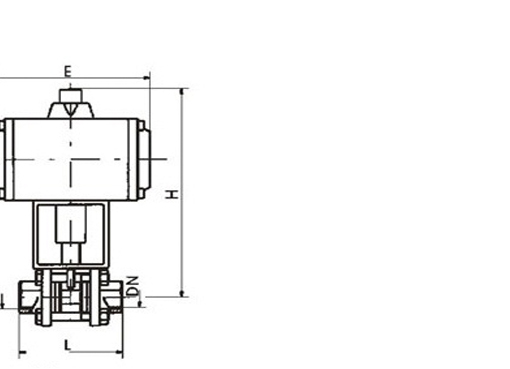

螺纹连接的外形及连接尺寸(图一)

型号	DN	G	H	E	L
GUQ-10(G)	10	1/4	153	104	68
GUQ-16(G)	16	1/2	155	104	72
GUQ-20(G)	20	3/4	160	104	82
GUQ-25(G)	25	1	163	140	90
GUQ-32(G)	32	1-1/4	180	140	112
GUQ-40(G)	40	1-1/2	186	140	120
GUQ-50(G)	50	2	233	164	145
GUQ-63(G)	63	2-1/2	272	164	185
GUQ-80(G)	80	3	351	190	210
GUQ-100(G)	100	4	370	190	268

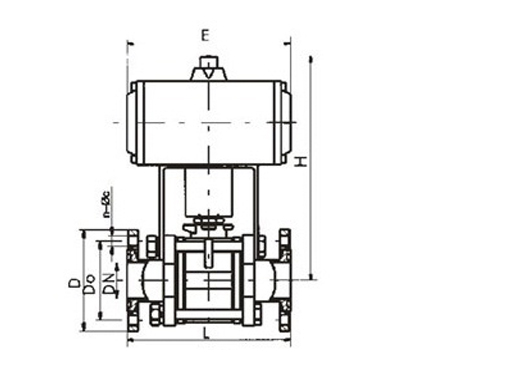

活套法兰连接(GB6070)(图二)

型号	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
GUQ-32(F)	32	90	70	180	165	140	4-φ9
GUQ-40(F)	40	100	80	186	190	160	4-φ9
GUQ-50(F)	50	110	90	233	190	170	4-φ9
GUQ-63(F)	63	130	110	272	250	195	4-φ9
GUQ-80(F)	80	145	125	351	250	203	8-φ9
GUQ-100(F)	100	165	145	370	280	280	8-φ9

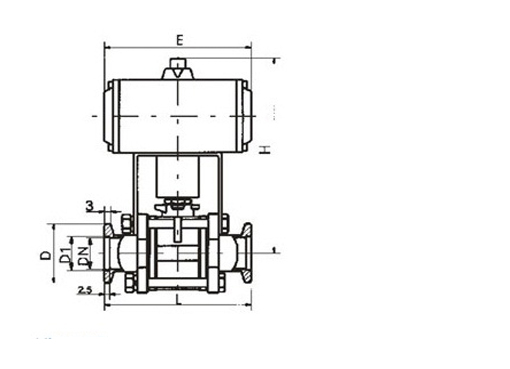

快卸法兰连接(GB4982)(图三)

型号	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	153	104	84
GUQ-16(KF)	16	17.2	30	155	104	84
GUQ-25(KF)	25	26.2	40	163	140	114
GUQ-32(KF)	32	34.2	55	180	140	140
GUQ-40(KF)	40	41.2	55	186	140	160
GUQ-50(KF)	50	52.2	75	233	164	170

声明：本文中所有文字、数据、图片均只适用于参考，气动不锈钢活套真空球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
