GDQ气动不锈钢活套真空挡板阀

产品概述

气动不锈钢活套真空挡板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。

主要参数

适用范围	10⁵～1.3×10^-4Pa(轴封为橡胶)10⁵～1.3×10^-5Pa(轴封为波纹管)
阀门漏率	≤1.3×10^-4Pa.L/S.(轴封为橡胶)≤1.3×10^-5Pa.L/S.(轴封为波纹管)
适用温度	-25～+80℃(丁腈橡胶)-30～+150℃(氟橡胶)
气源压力	0.4～0.6MPa

零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。

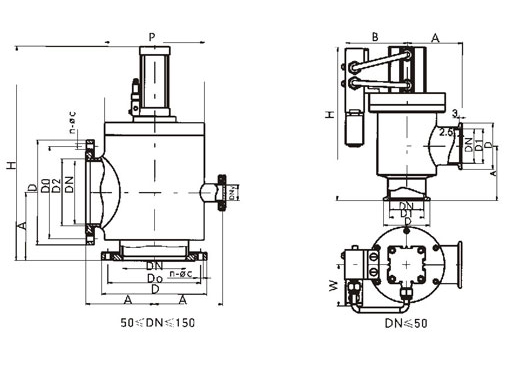

结构图片

连接尺寸

快卸法兰连接

型号	DN	D1	D	A	H	B	W	法兰标准
GDQ-J10(b)	10	12.2	30	30	120	52	40	GB4982
GDQ-J16(b)	16	17.2	30	40	140	58	40
GDQ-J25(b)	25	26.2	40	50	150	58	40
GDQ-J32(b)	32	34.2	55	58	158	58	40
GDQ-J40(b)	40	41.2	55	65	183	75	50
GDQ-J50(b)	50	52.2	75	70	190	75	50

活套法兰连接

型号	DN	D	Do	D2	A	P	H	n-φc	DN	法兰标准
GDQ-J50	50	110	90	55	70	95	278	4-φ9		GB6070
GDQ-J63	63	130	110	68	88	108	360	4-φ9
GDQ-J80	80	145	125	85	98	133	379	8-φ9
GDQ-J100	100	165	145	105	108	159	394	8-φ9
GDQ-J(S)160	160	225	200	165	158	240	555	8-φ11	DN40 GB4982
GDQ-J(S)200	200	285	260	208	200	280	623	12-φ11	DN50 GB6070
GDQ-J(S)250	250	335	310	258	208	350	663	12-φ11	DN63 GB6070
GDQ-J(S)320	320	425	395	328	250	425	832	12-φ14	DN80 GB6070
GDQ-J(S)400	400	510	480	410	330	530	1120	16-φ14	DN100 GB6070
GDQ-J(S)500	500	610	580	510	360	630	1036	16-φ14	DN125 GB6070
GDQ-J(S)630	630	750	720	642	450	750	1415	20-φ14	DN160 GB6070
GDQ-J(S)800	800	920	880	815	530	920	1850	24-φ14	DN200 GB6070
GDQ-J(S)150	150	220	195	156	158	160	555	8-φ12	DN40 GB4982	JB919
GDQ-J(S)300	300	380	350	308	250	250	832	8-φ14	DN80 GB6070
GDQ-J(S)600	600	710	670	610	450	750	1415	12-φ21	DN150 GB919

声明：本文中所有文字、数据、图片均只适用于参考，气动不锈钢活套真空挡板阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
