产品概述
不锈钢手动快卸高真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
主要参数
| 阀门漏率 | ≤1.3×10-4Pa.L/S. |
| 适用温度 | -30～+150℃-30～+150℃(PPL密封) |
| 适用范围 | |
| 连接型式 | 使用压力范围(Pa) |
| 活套法兰(GB6070、JB919) | 0.6×106～1.3×10-4 |
| 焊接法兰(GB6070、JB919) | 1.6×106～1.3×10-4 |
| 快卸法兰(GB4982) | 0.1×106～1.3×10-4 |
| 螺纹连接 | 1.6×106～1.3×10-4 |
零件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
连接尺寸

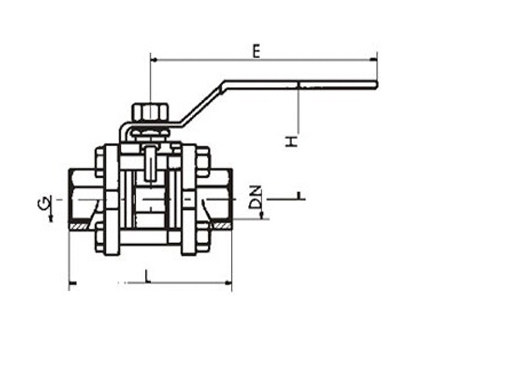

螺纹连接的外形及连接尺寸(图一)
 | 型号 | DN | G | H | E | L |
| GU-10(G) | 10 | 1/4 | 52 | 105 | 68 |
| GU-16(G) | 16 | 1/2 | 64 | 130 | 72 |
| GU-20(G) | 20 | 3/4 | 67 | 130 | 82 |
| GU-25(G) | 25 | 1 | 83 | 165 | 90 |
| GU-32(G) | 32 | 1-1/4 | 89 | 165 | 112 |
| GU-40(G) | 40 | 1-1/2 | 100 | 190 | 120 |
| GU-50(G) | 50 | 2 | 125 | 190 | 145 |
| GU-63(G) | 63 | 2-1/2 | 150 | 250 | 185 |
| GU-80(G) | 80 | 3 | 161 | 250 | 210 |
| GU-100(G) | 100 | 4 | 180 | 280 | 268 |

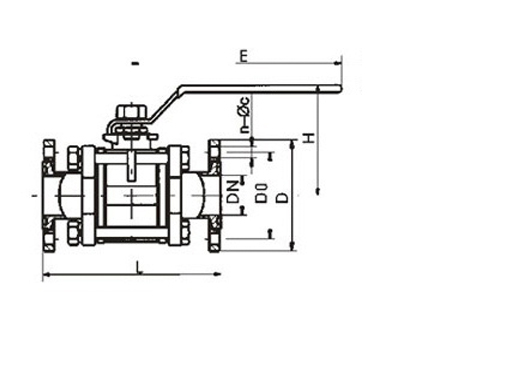

活套法兰连接(GB6070)(图二)
 | 型号 | DN | D | Do | H | E | L | n-φc |
| GU-10(F) | 10 | 55 | 40 | 52 | 105 | 84 | 4-φ6.6 |
| GU-16(F) | 16 | 60 | 45 | 64 | 130 | 84 | 4-φ6.6 |
| GU-25(F) | 25 | 70 | 55 | 83 | 165 | 114 | 4-φ6.6 |
| GU-32(F) | 32 | 90 | 70 | 89 | 165 | 140 | 4-φ9 |
| GU-40(F) | 40 | 100 | 80 | 100 | 190 | 160 | 4-φ9 |
| GU-50(F) | 50 | 110 | 90 | 125 | 190 | 170 | 4-φ9 |
| GU-63(F) | 63 | 130 | 110 | 150 | 250 | 195 | 4-φ9 |
| GU-80(F) | 80 | 145 | 125 | 161 | 250 | 220 | 8-φ9 |
| GU-100(F) | 100 | 165 | 145 | 180 | 280 | 280 | 8-φ9 |

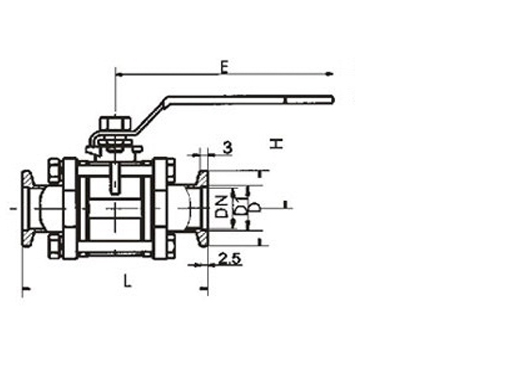

快卸法兰连接(GB4982)(图三)
 | 型号 | DN | D1 | D | H | E | L |
| GU-10(KF) | 10 | 12.2 | 30 | 52 | 105 | 84 |
| GU-16(KF) | 16 | 17.2 | 30 | 64 | 130 | 84 |
| GU-25(KF) | 25 | 26.2 | 40 | 83 | 165 | 114 |
| GU-32(KF) | 32 | 34.2 | 55 | 89 | 165 | 140 |
| GU-40(KF) | 40 | 41.2 | 55 | 100 | 190 | 160 |
| GU-50(KF) | 50 | 52.2 | 75 | 125 | 190 | 170 |
声明：本文中所有文字、数据、图片均只适用于参考，不锈钢手动快卸高真空球阀性能参数、结构尺寸参数、价格等详情，请联系我们。
订货流程
客户采购清单请传真或来电咨询。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。
订货须知
客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
