GIQ气动不锈钢高真空蝶阀

产品概述

气动不锈钢高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

主要参数

适用范围	10⁵～1.3×10^-4Pa
阀门漏率	≤1.3×10^-4Pa.L/S.
适用温度	-25～+80℃(丁腈橡胶)-30～+150℃(氟橡胶)
气源压力	0.4～0.6MPa
安装方向	任意

零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

结构图片

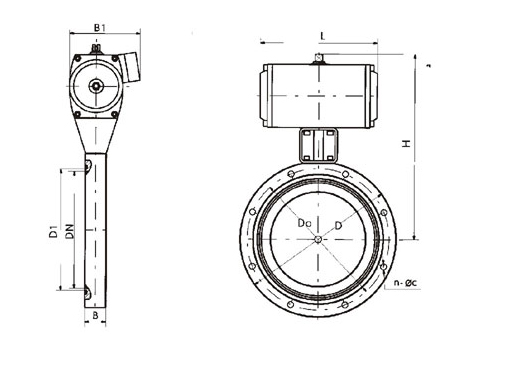

连接尺寸

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GID-40	40	85	70	44	22	162	90	104	4-φ7
GID-50	50	110	90	55	22	175	90	104	4-φ7
GID-65	65	125	105	70	26	198	102	140	4-φ9
GID-80	80	145	125	85	30	208	102	140	4-φ9
GID-100	100	170	145	105	30	220	102	140	4-φ12
GID-150	150	220	195	156	35	272	115	164	8-φ12
GID-200	200	275	250	208	40	330	205	190	8-φ12
GID-250	250	330	300	258	45	335	205	190	8-φ14
GID-300	300	380	350	308	55	426	152	247	8-φ14
GID-400	400	500	465	410	60	520	180	308	8-φ18
GID-500	500	600	565	510	80	643	220	378	12-φ18
GID-600	600	710	670	610	100	760	270	524	12-φ21
GID-800	800	920	815	815	130	962	320	648	20-φ21
GID-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19

声明：本文中所有文字、数据、图片均只适用于参考，气动不锈钢高真空蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
