真空阀

GI不锈钢手动高真空蝶阀

产品概述

不锈钢手动高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

主要参数

适用范围	10⁵～1.3×10^-4Pa
阀门漏率	≤1.3×10^-4Pa.L/S.
适用温度	-25～+80℃(丁腈橡胶)-30～+150℃(氟橡胶)
安装方向	任意

零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

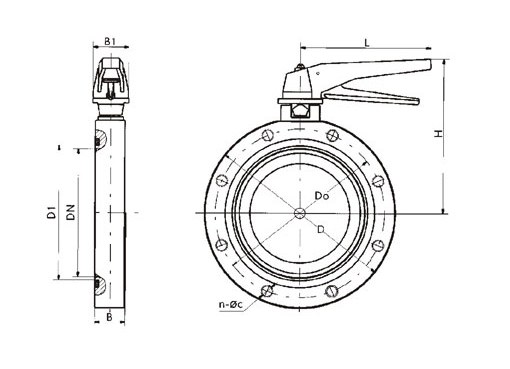

结构图片

连接尺寸

型号	DN	D	Do	D1	B	H	B1	L	n-φc
GI-32	32	78	64	36	22	32	36	115	4-φ7
GI-40	40	85	70	44	22	40	36	115	4-φ7
GI-50	50	110	90	55	22	50	36	115	4-φ9
GI-65	65	125	105	70	26	130	38	135	4-φ9
GI-80	80	145	125	85	30	140	38	135	4-φ9
GI-100	100	170	145	105	30	153	38	135	4-φ12
GI-150	150	220	195	156	35	179	40	165	8-φ12
GI-200	200	275	250	208	40	208	40	185	8-φ12
GI-250	250	330	300	258	45	234	45	300	8-φ14
GI-300	300	380	350	308	55	300	55	350	8-φ14
GI-400	400	500	465	408	60	340	60	500	8-φ18

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢手动高真空蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
