GID电动不锈钢高真空蝶阀

产品概述

电动不锈钢高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。。

主要参数

适用范围	10⁵～1.3×10^-4Pa
阀门漏率	≤1.3×10^-4Pa.L/S.
适用温度	-25～+80℃(丁腈橡胶)-30～+150℃(氟橡胶)
电　　源	220V/50Hz
安装位置	任意

零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

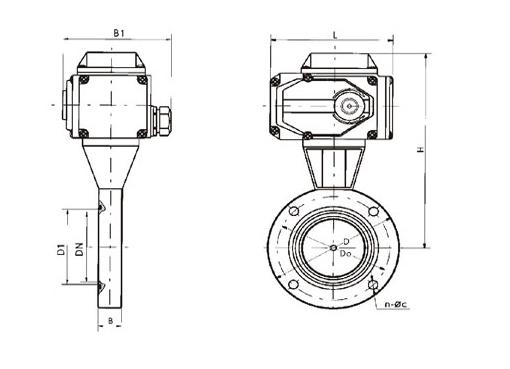

结构图片

连接尺寸

型号	DN	D	Do	D1	B	H	B₁	L	n-φc
GID-40	40	85	70	44	22	183	139	157	4-φ7
GID-50	50	110	90	55	22	195	139	157	4-φ7
GID-65	65	125	105	70	26	203	139	157	4-φ9
GID-80	80	145	125	85	30	213	139	157	4-φ9
GID-100	100	170	145	105	30	231	139	157	4-φ12
GID-150	150	220	195	156	35	251	139	157	8-φ12
GID-200	200	275	250	208	40	315	147	207	8-φ12
GID-250	250	330	300	258	45	343	147	207	8-φ14
GID-300	300	380	350	308	55	368	147	207	8-φ14
GID-400	400	500	465	408	60	451	182	256	8-φ18
GID-500	500	600	565	510	80	535	182	280	12-φ18

声明：本文中所有文字、数据、图片均只适用于参考，电动不锈钢高真空蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
