CCD电动不锈钢超高真空插板阀

产品概述

电动不锈钢超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
带反馈信号装置。

主要参数

适用范围	10⁵～1.3×10^-7Pa
阀门漏率	≤1.3×10^-7Pa.L/S.(DN≤200) ≤6.7×10^-7Pa.L/S.(DN≥250)
适用温度	-30～+150℃
阀门开启时阀板两侧的压差	≤2.7×10³Pa.
电源	220V/50Hz

零件材料

阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。

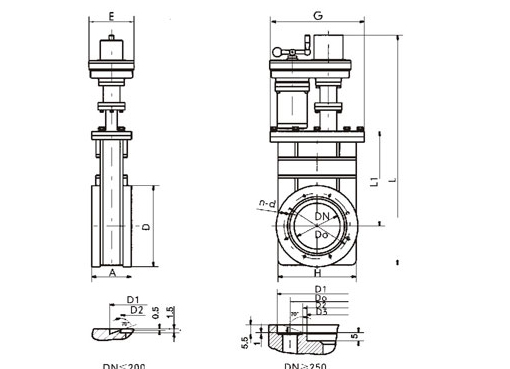

结构图片

连接尺寸

型号	DN	A	H	D	Do	D1	D2	D3	L	L1	G	E	n-d	法兰标准
CCD-50	50	60	92	89	72.4	61.6	55.6		515	153	220	124	8-M8	GB6071
CCD-63	63	65	105	114	92.1	82.6	76.6		566	180	220	124	8-M8
CCD-80	80	65	130	130	110	99	93		603	200	220	124	16-M8
CCD-100	100	70	152	152	130.2	120.7	114.7		653	267	220	124	16-M8
CCD-150	150	70	202	202	181	171.5	165.5		771	350	270	150	20-M8
CCD-200	200	80	251	253	231.8	222.3	216.6		889	424	270	150	24-M8
CCD-250	250	85	300	314	288	308	275	271	1127	574	350	200	24-M10	JB5278
CCD-300	300	85	352	365	338	353	323	318	1197	613	400	200	32-M10
CCD-320	320	85	372	385	357	379	344	340	1220	613	440	200	36-M10	JB5278
CCD-400	400	110	456	497	454	480	440	436	1480	810	536	200	36-M12
CCD-500	500	135	595	590	555	580	540	536	1580	870	640	220	40-M12
CCD-630	630	135	690	700	658	680	639	635	1730	960	780	220	40-M16
CCD-800	800	150	880	890	855	880	835	831	1960	1100	950	220	60-M16

声明：本文中所有文字、数据、图片均只适用于参考，电动不锈钢超高真空插板阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
