真空阀

DDCJQ电磁真空带充气阀

产品概述

电磁真空带充气阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门自动关闭。使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。

主要参数

适用范围	10⁵～10^-2Pa
阀门漏率	≤6.7×10^-3Pa.L/S.
适用温度	-30～+50℃
线围温升	≤65℃
开闭时间	≤3S
电源电压	220V/50Hz

零件材料

阀体、阀盖、阀板：碳钢或铝合金
密封圈：丁腈橡胶

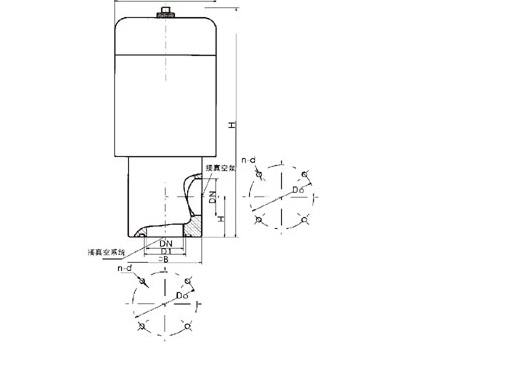

结构图片

连接尺寸

型号	DN	h	B	H	D	Do	D1	n-d	机械泵匹配参考
DDC-JQ16	16	28	48	176	68	42	22	4-M5	2XZ-0.5～1
DDC-JQ25	25	35	58	199	82	55	29	4-M6	2XZ-2～4
DDC-JQ32	32	40	68	222	92	64	36	4-M6	2XZ-4
DDC-JQ40	40	44	80	253	110	70	44	4-M6	2XZ-8
DDC-JQ50	50	56	94	294	124	90	55	4-M8	2X-15
DDC-JQ65	65	65	115	320	135	105	70	4-M8	2X-30
DDC-JQ80	80	75	140	367	165	125	85	4-M8	2X-70

声明：本文中所有文字、数据、图片均只适用于参考，电磁真空带充气阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
