蜗轮浮动法兰球阀先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。 开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113 | ANSI B16.5、B16.47 | |
| JB/T79 | |||
| Hg20592 | |||
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
| 压力等级 | 试验压力(MPa) | ||
| 公称压力(PN) | 磅级(Class) | 壳体试验 | 密封试验 |
| 1 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4 | - | 6 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15 | 11 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4 |
| 材料 | 材料牌号 | 序号 | 材料 | 材料牌号 | ||||||
| 标准 零件名称 | 碳钢 | 不锈钢 | 标准 零件名称 | 碳钢 | 不锈钢 | |||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | |||
| 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ | 10 | 阀座密封圈 | 石墨 | |||
| ZG1Cr18Ni12Mo2Ti | CF3/CF3M | |||||||||
| 阀盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ | 11 | 阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316 |
| ZG1Cr18Ni12Mo2Ti | CF3/CF3M | 1Cr18Ni12Mo2Ti | /F304L/F316L | |||||||
| 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推轴承 | 金属夹PTFE | |||
| 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 阀杆填料 | 石墨 | |||
| 垫圈 | 金属夹石墨 | 14 | 填料压环 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316 | |||
| 1Cr18Ni12Mo2Ti | /F304L/F316L | |||||||||
| 球体 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti | F304/F316 | 15 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ |
| 1Cr18Ni12Mo2Ti渗氮 | /F304L/F316L | ZG1Cr18Ni12Mo2Ti | CF3/CF3M | |||||||
| - | 渗氮 | - | - | |||||||
| 阀座 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti | F304/F316 | 16 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 1Cr18Ni12Mo2Ti渗氮 | /F304L/F316L | |||||||||
| - | 渗氮 | |||||||||
| 阀座支承圈 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316 | 17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
| 1Cr18Ni12Mo2Ti | /F304L/F316L | |||||||||
| 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | - | - | - | - | - | - |

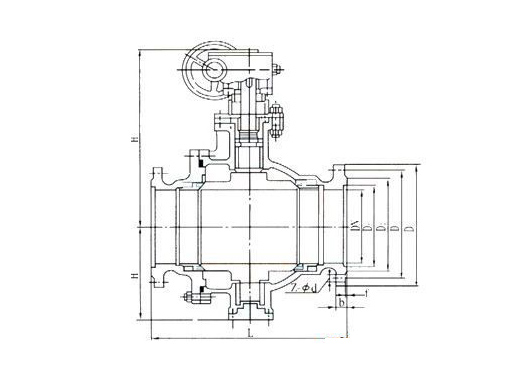

| PN1.6 MPa主要连接尺寸及重量 | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(㎏) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
| PN2.5 MPa主要连接尺寸及重量 | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(㎏) | 2.5 | 3 | 5 | 6.5 | 9 | 12 | 20 | 25 | 44 | 75 | 105 | 200 |
| PN4.0 MPa主要连接尺寸及重量 | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(㎏) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
| PN6.4 MPa主要连接尺寸及重量 | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(㎏) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
| PN10.0 MPa主要连接尺寸及重量 | ||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(㎏) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 | - | - | - |
注:法兰连接尺寸请参阅国标GB/T9113或机械部标准JB/T79,也可咨询公司技术部。
声明:本文中所有文字、数据、图片均只适用于参考,蜗轮浮动法兰球阀性能参数、结构尺寸参数、价格等详情,请联系我们。
客户采购清单请传真或来电咨询。
收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
具体商定:交货期、特殊要求等事宜。
客户对产品有特殊要求,须在订货合同中提供以下说明:
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
