球阀

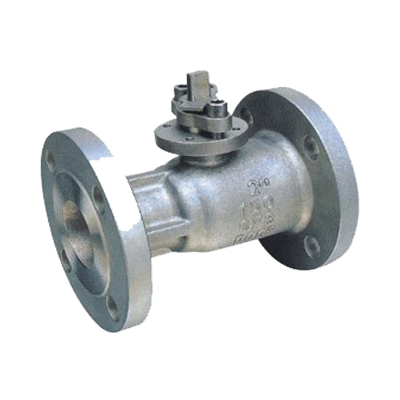

QS41F缩径球阀

QS41F缩径球阀,压力材质:PN16/25/40C/P/R,介质:蒸气、导热油、冷却水、冷气

产品概述

缩径球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。长输管线球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。

标准规范

设计依据	国标系列
设计制造	GB12237-1989
法兰连接	GB9113，JB/T79，HG20592，SH3406
结构长度	GB12221-1989
焊接标准	GB12224-1989

性能规范

压力等级	试验压力（MPa）
公称压力（PN）	壳体试验	密封试验
1.0	1.5	1.1
1.6	2.4	1.75
2.5	3.75	2.75

零件材料

阀体	WCB	304	316	316L
阀座	PTFE、PPL、304	304	316	316L
球体	2Cr13、304	304	316	316L
阀杆	2Cr13、304	304	316	316L
密封圈	V型聚四氟乙烯填料、PPL高温填料、金属石墨缠绕垫片

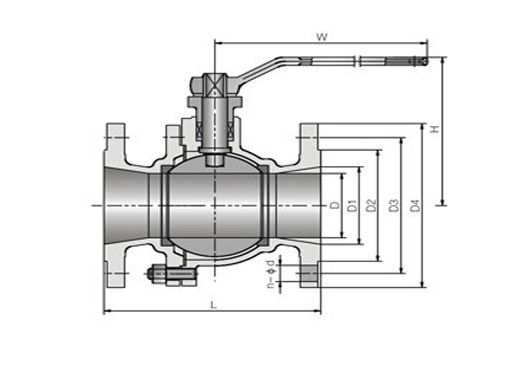

结构图片

QS41F缩径球阀,压力材质:PN16/25/40C/P/R,介质:蒸气、导热油、冷却水、冷气

连接尺寸

PN 1.6(Mpa)
DN	D	d	L	H	W
80×50	80	50	241	173	350
100×80	100	80	305	225	400
150×100	150	100	394	260	500
200×150	200	150	457	320	800
250×200	250	200	533	345	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150
PN 2.5(Mpa)
DN	D	d	L	H	W
80×50	80	50	241	175	350
100×80	100	80	305	225	400
150×100	150	100	394	268	500
200×150	200	150	457	315	98
250×200	250	200	533	342	115
300×250	300	250	610	366	115
350×300	350	300	686	398	171
400×350	400	350	762	450	171
450×400	450	400	864	489	257
500×450	500	450	914	530	257
600×500	600	500	1067	612	257
700×600	700	600	1245	723	150
PN 4.0(Mpa)
DN	D	d	L	H	W
80×50	80	50	310	175	400
100×80	100	80	350	228	500
150×100	150	100	403	268	600
200×150	200	150	419	315	98
250×200	250	200	457	342	115
300×250	300	250	502	366	115
350×300	350	300	762	398	171
400×350	400	350	838	450	171
450×400	450	400	914	489	257
500×450	500	450	991	530	257
600×500	600	500	1143	612	257
PN 6.4(Mpa)
DN	D	d	L	H	W
150×100	150	100	559	272	600
200×150	200	150	660	338	98
250×200	250	200	787	389	115
300×250	300	250	838	451	115
350×300	350	300	889	520	171
400×350	400	350	991	564	171
450×400	450	400	1092	625	257
500×450	500	450	1194	728	257
600×500	600	500	1397	856	257
PN10.0(Mpa)
DN	D	d	L	H	W
150×100	150	100	559	295	1050
200×150	200	150	660	327	116
250×200	250	200	787	374	171
300×250	300	250	838	445	171
350×300	350	300	889	515	257
400×350	400	350	991	550	257
450×400	450	400	1092	615	257
500×450	500	450	1194	700	150
600×500	600	500	1397	810	150

声明：本文中所有文字、数据、图片均只适用于参考，缩径球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
