手动V型球阀

手动V型球阀,压力材质:PN16/25/40C/P/R,介质:水、蒸汽、油品、硝酸、醋酸等多种介质

产品概述

手动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。

主要特点

（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（2）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

性能规范

公称压力PN	常温最大工作压力	壳体试验压力	气密封试验压力	高压密封试验压力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

适用温度

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	PTFE+不锈钢	≤150℃	水、蒸汽油品等
碳钢C型	不锈钢	≤250℃	水、蒸汽油品等
铬镍钛P型	PTFE+不锈钢	≤150℃	硝酸类
铬镍钛P型	不锈钢	≤200℃	硝酸类
铬镍钼钛钢R型	PTFE+不锈钢	≤150℃	醋酸类
铬镍钼钛钢R型	不锈钢	≤200℃	醋酸类
铬钼钒钢I型	不锈钢	≤200℃	蒸汽、冶炼能源等

零件材料

阀体、阀盖	GB	WCB		ZG1Cr18NiTi		ZG0Cr18Ni12Mo2		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球体	GB	2Cr13/1Cr18Ni9Ti		1Cr18Ni9Ti		0Cr18Ni12Mo2		25Cr2Mo1V
				/表面特殊处理		/表面特殊处理		/表面特殊处理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
阀杆、固定轴	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2		25Cr2Mo1V
	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193-B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

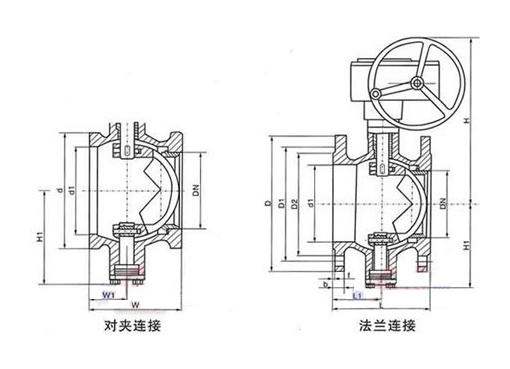

结构图片

手动V型球阀,压力材质:PN16/25/40C/P/R,介质:水、蒸汽、油品、硝酸、醋酸等多种介质

连接尺寸

公称压力	公称通径	尺寸(mm)
PN(MPa)	DN(mm	L	D	D1	D2	D6	b	Z-φd	H
1.6	25	150	115	85	65	-	14	4-14	75
	32	165	135	100	78	-	16	4-18	105
	40	180	145	110	85	-	16	4-18	95
	50	200	160	125	100	-	16	4-18	107
	65	220	180	145	120	-	18	4-18	142
	80	250	195	160	135	-	20	8-18	152
	100	280	215	180	155	-	20	8-18	178
	125	320	245	210	185	-	22	8-18	252
	150	360	280	240	210	-	24	8-23	272
	200	400	335	295	265	-	26	12-23	342
2.5	25	150	115	85	65	-	16	4-14	75
	32	165	135	100	78	-	18	4-18	85
	40	180	145	110	85	-	18	4-18	95
	50	200	160	125	100	-	20	4-18	107
	65	220	180	145	120	-	22	8-18	142
	80	250	195	160	135	-	24	8-18	152
	100	280	230	190	160	-	28	8-23	178
	125	320	270	220	188	-	30	8-25	252
	150	360	300	250	218	-	34	8-25	272
	200	400	360	310	278	-	34	12-25	342
4	25	150	115	85	65	58	16	4-14	75
	32	180	135	100	78	66	18	4-18	107
	40	200	145	110	85	76	18	4-18	95
	50	220	160	125	100	88	20	4-18	107
	65	250	180	145	120	110	22	8-18	142
	80	280	195	160	135	121	22	8-18	152
	100	320	230	190	160	150	24	8-23	178
	125	400	270	220	188	176	28	8-25	252
	150	400	300	250	218	204	30	8-25	272
	200	502	375	320	282	260	38	12-30	342

声明：本文中所有文字、数据、图片均只适用于参考，手动V型球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
