Q11H三片式锻钢球阀

Q11H三片式锻钢球阀,压力材质:PN1.6-6.4MPa,介质:水、油品、蒸汽等介质

产品概述

三片式锻钢球阀适用于160-320Mpa，工作温度<150℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽等介质。

产品特征

1、采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。
3、采用下装式阀焊，设置倒密封结构，能确保填料处可靠密封。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构图片

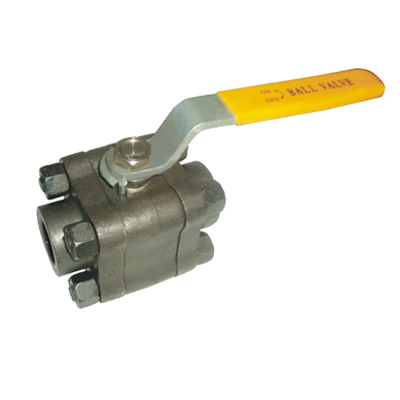

Q11H三片式锻钢球阀,压力材质:PN1.6-6.4MPa,介质:水、油品、蒸汽等介质

外形尺寸

公称通径	尺寸（mm）
（mm）	L	H	D	D1
10	90	76	32	42071
15	90	76	32	42006
20	100	81	38	42067
25	115	92	45	1
32	130	114	55	1.25
40	150	125	65	1.5
50	170	144	75	2
注：对焊式和承插焊式结构长度与内螺纹长度相同。

公称通径		尺寸（mm）
公称通径		L		d1		L1		D	D1	D2	b	z-φd	H
mm	in	全通径FP	缩径	全通径FP	缩径	全通径FP	缩径						Q41	Q341	Q641	Q941
mm	in	全通径FP	RP	全通径FP	RP	全通径FP	RP						Q41	Q341	Q641	Q941
15	1/2″	130	-	15	-	-	-	95	65	45	14	42108	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	42108	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	42108	75	-	215	360
32	1 1/4″	165	-	32	-	-	-	135	100	78	16	42108	85	-	240	390
40	1 1/2″	182	-	40	-	-	-	145	110	85	16	42112	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	42112	110	-	360	472
65	2 1/2″	220	-	65	-	-	-	180	145	120	18	42112	130	-	379	530
80	3″	250	-	80	-	-	-	195	160	135	20	42112	155	-	452	580
100	4″	280	-	100	-	-	-	215	180	155	20	42234	180	320	479	630
125	5″	320	-	125	-	-	-	245	210	185	22	42234	250	380	646	710
150	6″	360	-	150	-	-	-	280	240	210	24	42239	275	400	666	670
200	8″	400	-	200	-	-	-	335	295	265	26	42361	330	450	815	825
