球阀

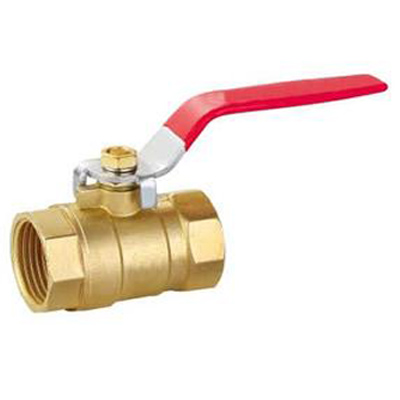

Q11F内螺纹铜球阀

Q11F内螺纹铜球阀,压力材质:PN16T/25T/40T,介质:水、油、气体

产品概述

内螺纹铜球阀主要用于截断或接通介质，也可用于流体的调节与控制。日标球阀广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

零件材料

零件名称	阀体	球	密封座
材质	黄铜(HPb59-1)锻压	碳钢表面镀铬	增强四氟乙烯

性能规范

型号	公称压力PN(MPa)	试验压力PS(MPa)		适用湿度℃	适用介质
Q11F-25T	2.5	3.8	2.5	≤150	水、油、气体
Q11F-40T	4.0	6.0	4.0
Q21F-25T	2.5	3.8	2.5
Q21F-16T	1.6	2.4	1.6

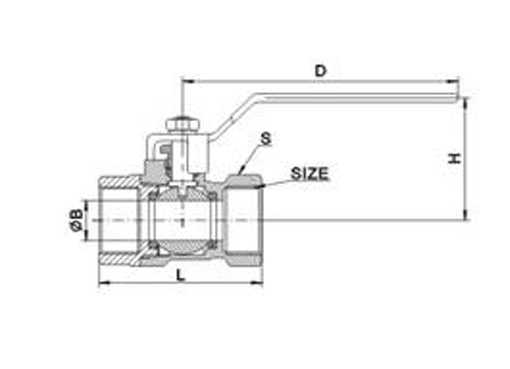

结构图片

Q11F内螺纹铜球阀,压力材质:PN16T/25T/40T,介质:水、油、气体

外形尺寸

Q11F-25T	管螺纹G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸㎜	L	53	53	57		70	81		87	95		107
		H	41	41	44		44	51		56	64		69
		R	85	85	100		100	120		120	140		140
		d	9	9	12		16	20		25	30		37
	重量 g		204	188	259		401	648		921	1230		1845
Q11F-40T	管螺纹G		1/4	3/8	1/2		3/4	1		1 1/4	1 1/2		2
	尺寸㎜	L	53	53	57		70	81		87	95		107
		H	44	44	48		50	55		60	66		72
		R	90	90	105		105	125		125	155		155
		d	9	9	12		16	20		25	30		37
	重量 g		220	205	300		445	715		1000	1340		1975
Q21F-25T	管螺纹G				1/2			3/4			1
	尺寸㎜		L		82			100			115
			H		44			47			51
			R		100			100			120
			d		12			16			20
	重量 g				330			520			825
QK21F-16T		管螺纹G		尺寸㎜
				L		H			R			d
		1/2		44		30			22			9

声明：本文中所有文字、数据、图片均只适用于参考，内螺纹铜球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
