球阀

Q15F内螺纹三通球阀

Q15F内螺纹三通球阀,压力材质:PN16/40C/P/R,介质:分流或混合流体

产品概述

内螺纹三通球阀分为L形和T形，L形（Q14F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q16F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

技术参数

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯/PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯/PTFE
7	中口	聚四氟乙烯/PTFE
8	大薄片	聚四氟乙烯/PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢/CF8
13	螺帽	不锈钢/CF8
14	锁定装置	不锈钢/CF8
15	皮套	塑料
16	盲盖	不锈钢/CF8M/CF8

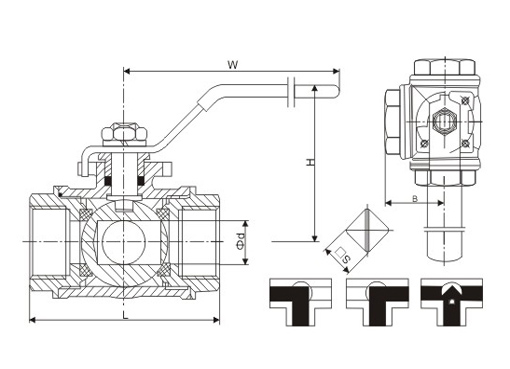

结构图片

Q15F内螺纹三通球阀,压力材质:PN16/40C/P/R,介质:分流或混合流体

连接尺寸L型

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32	22.4	35	10-24UNC	530
3/4″	16	76	63	126	38	22.4	35	10-24UNC	700
1″	20	87	66	126	43.5	22.4	35	10-24UNC	980
11/4″	25	96	81	145	48	22.4	35	10-24UNC	1950
11/2″	32	114	83	145	57	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71	25.4	38.1	1/4-20UNC	4450

连接尺寸T型

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71	335	375	22.4	35	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35	10-24UNC	725
1″	20	100	80	145	102	505	515	22.4	35	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650

声明：本文中所有文字、数据、图片均只适用于参考，内螺纹三通球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
