球阀

Q41F广式法兰球阀

Q41F广式法兰球阀,压力材质:PN16/40C/P/R,介质:水、油、气及某些腐蚀性液体

产品概述

广式法兰球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

产品特征

公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。

零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水蒸汽油品	Q41F-16C Q41F-25C	A105、45	1Cr18 1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯PTFE 增强聚四氟乙烯VUILUK PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
	Q41F-40C
硝酸类	Q41F-16P Q41F-25P	SS304 1Cr18Ni19Ti	SS304 1Cr18Ni9Ti
	Q41F-40P
醋酸类	Q41F-16R Q41F-25R	SS316 Cr18Ni12Mo2Ti	SS316 1Cr18Ni12Mo2Ti
	Q41F-40R
法兰标准：JB79-59 亦可按国标 GB9113设计制造。

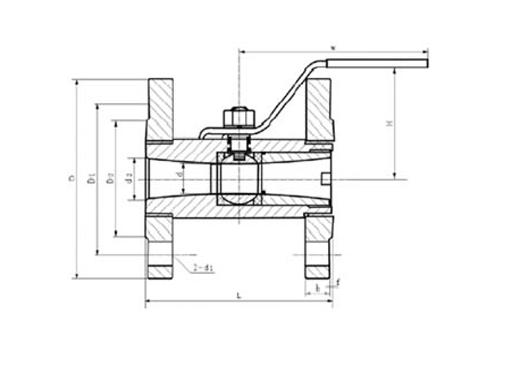

结构图片

Q41F广式法兰球阀,压力材质:PN16/40C/P/R,介质:水、油、气及某些腐蚀性液体

连接尺寸

公称通径		d	d2	L	D	D1	D2	b	f	Z-d1	H	W
DNmm	in	d	d2	L	D	D1	D2	b	f	Z-d1	H	W
15	1/2	10	15	92	95	65	45	14	2	4-14	60	110
20	3/8″	12.6	20	106	75	105	55	14	2	4-14	65	110
25	1″	17	24	109	85	115	65	16	2	4-14	70	110
32	1 1/4″	22	32	126	100	135	78	16	2	4-18	85	145
40	1 1/2″	25	38	136	110	145	85	16	3	4-18	90	145
50	2″	32	46	154	125	160	100	18	3	4-18	98	177
65	2 1/2″	44	60	170	145	180	120	20	3	8-18	110	190
80	3″	50	72	195	160	195	135	22	3	8-18	130	240
100	4″	65	92	215	180	215	155	22	3	8-18	150	260

声明：本文中所有文字、数据、图片均只适用于参考，广式法兰球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
