球阀

Q61H高压焊接球阀

Q61H高压焊接球阀,压力材质:PN16.0/32.0MPa,介质:水、油品、蒸汽

产品概述

高压焊接球阀适用于Class 150～600Lb，工作温度<150℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽等介质。

技术参数

零件名称	材质
阀体	A105	A304
密封圈	APTFE & PEEK
球体	F6	F304
阀杆	410	304
O型圈	VITON
垫片	PTFE
螺栓	B7	B8
螺母	2H	8
薄型螺母	8

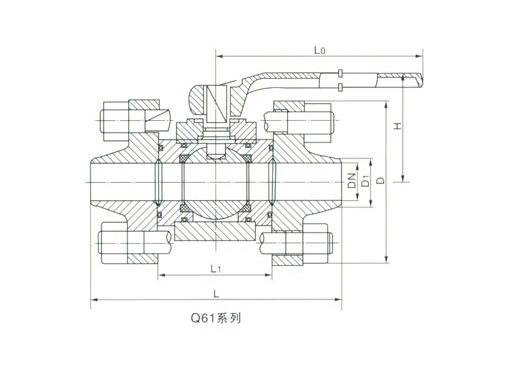

结构图片

Q61H高压焊接球阀,压力材质:PN16.0/32.0MPa,介质:水、油品、蒸汽

连接尺寸 PN16.0

产品型号Type	公称通径DN	PN16.0/32.0MPa			wt(kg)
产品型号Type	公称通径DN	L	H	W	wt(kg)
Q61F-160 Q61N-160	10	150	58	220	4
	15	170	62	220	4
	20	191	75	250	6.5
	25	205	80	250	8
	32	230	96	300	16
	40	260	111	400	22.5
	50	330	128	400	35
	65	360	180	500	44
	80	380	200	600	78
	100	430	245	800	120

连接尺寸 PN32.0

产品型号Type	公称通径DN	PN16.0/32.0MPa			wt(kg)
产品型号Type	公称通径DN	L	H	W	wt(kg)
Q61F-320 Q61N-320	10	150	211	255	12
	15	170	293	348	18
	20	191	297	348	20
	25	205	303	348	22
	32	230	456	520	40
	40	260	463	520	49
	50	330	478	520	61
	65	360	180	500	-
	80	380	200	600	-
	100	430	245	800	-

声明：本文中所有文字、数据、图片均只适用于参考，高压焊接球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
