球阀

Q41Y高压锻钢球阀

Q41Y高压锻钢球阀,压力材质:PN160/320,介质:水、油品、氮气、氨气、氢气液化气等

产品概述

高压锻钢球阀先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

产品特点

1.本产品所有部件均为锻件。
2.采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3.采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙 Nylon	尼龙 Nylon
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr12	A246-416
O形圈	橡胶 RUBBER	橡胶 RUBBER
双头螺柱	35CrMoA	A193-B7

性能规范

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压气密封
16	24	17.6	0.6
32	48	35.2
适用温度		-40~80℃
适用介质		水、油品、氮气、氨气、氢气液化气等

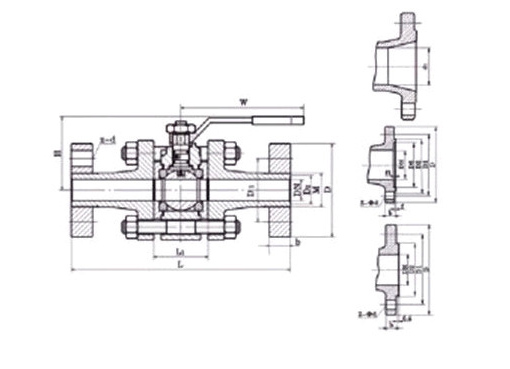

结构图片

Q41Y高压锻钢球阀,压力材质:PN160/320,介质:水、油品、氮气、氨气、氢气液化气等

连接尺寸

公称压力PN(MPa)	公称通径DN(mm)	主要尺寸（mm）
		L		D		D1		H		D2	b
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	D2	b
160	10	210	150	95	90	60	18	77	58	18	20
	15	230	170	95	100	60	23	85	62	20	20
	20	240	190	105	110	68	29	94	75	28	20
	25	260	205	105	115	68	36	100	80	28	22
	32	300	230	115	150	80	43	120	96	38	24
	40	350	260	165	170	115	49	150	111	48	30
	50	400	330	165	200	115	61	165	128	58	32
	65	490	360	200	225	145	80	180	180	74	40
	80	580	380	225	270	170	105	200	200	94	50
	100	620	430	260	320	190	118	245	245	115	60
320	10	210	150	95	90	60	18	77	58	18	20
	15	230	170	105	100	68	23	85	62	28	20
	20	240	190	105	110	68	29	94	75	28	20
	25	260	205	115	115	80	36	100	80	35	25
	32	300	230	135	150	95	43	120	96	41	30
	40	350	260	165	170	115	49	150	111	47	35
	50	400	330	200	200	145	61	165	128	70	40
	65	490	360	225	225	170	80	180	180	90	50
	80	580	380	260	270	195	105	200	200	112	55
	1OO	620	430	300	320	235	118	245	245	135	65

声明：本文中所有文字、数据、图片均只适用于参考，高压锻钢球阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
